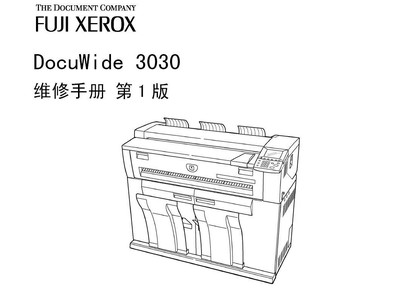

施乐DW3030工程机中文维修手册施乐3030 6204 6604 6605维修手册

时间不会等待 · 发表于 2018-4-3 11:16:43

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

语言：中文

格式：PDF电子版，无加密

手册内容详实，图文并茂，是维修人员的好帮手，有了维修手册，这款机子的拆卸、故障排除您就不用再发愁了!即使是普通的用户，也可以根据维修手册解决简单的故障

下载链接: https://pan.baidu.com/s/1SYYVuCtxhTl9kWIsKxgv9g

剩余高优质内容需要捐助 7.00 元后可完整阅读下载

捐助查看

支持付费阅读，激励作者创作更好的作品。还请各位看官多多捐助啦！

不叫雷锋 · 发表于 2018-8-3 18:52:52

18161269728 发表于 2018-8-3 17:24
6204现代码046-310怎么办

046-310 LVPS Error/24B Monitor IOT (PSLV) LVPS 24B监测信号关闭系统错误 O O - 参照“046-310 FIP”

不叫雷锋 · 发表于 2018-8-3 19:20:58

18161269728 发表于 2018-8-3 17:24
6204现代码046-310怎么办

046-310 LVPS 24B monitor Error
参照BSD：CH1.7、CH1.11
最初的工作
• 检查是否存在IOT DC120 或IOT DC122 [046-312]（LVPS 5BMonitor 错误）。
步骤
打开电源。
从+24V LVPS(24B)的J2-1 到J2-3 之间测量的电压为规定的AC电压。
Y N
利用第7 章中的线路，检查+24V LVPS (24B)上J2-1 和J2-3的AC 电路。
从+24V LVPS (24B)的J502-1 (+)到GND (-)之间测量的电压为
+24VDC。
Y N
从+24V LVPS (24B)的J505-1 (+)到GND (-)之间测量的电
压为+5VDC。
Y N
利用第7 章中的线路，检查+24V LVPS (24B)上J505-1的+5VDC 电路。
检查+24V LVPS (24B)上Fuse F2 两端之间是否连通。
Y N
更换+24V LVPS (24B) (PL8.2)。
利用第7 章中的线路，检查+24V LVPS (24B)上的+24VDC线路是否短路。
若以上不存在问题，则更换+24V LVPS (24B) (PL8.2)。
从HVPS 的J542-1 (+)到GND (-)之间测量的电压为+24VDC。
Y N
检查从HVPS 上的J542-1 到+24V LVPS (24B)上的J502-1的线路。
从HVPS 的J543-4 (+)到GND (-)之间测量的电压为+24VDC。
Y N
更换HVPS (PL8.2)。

时间不会等待 · 发表于 2018-7-31 19:47:05

xgy 发表于 2018-7-31 19:42
ganxieshifen

使用电脑版打开可看到下载提取码

时间不会等待 · 发表于 2018-10-9 12:52:46

wx_y6UU0J64 发表于 2018-10-9 11:29
楼主，提取密码是多少啊？

下载压缩包

小坏蛋58 · 发表于 2018-4-10 09:08:00

感谢楼主分享

xieqiang27 · 发表于 2018-4-29 12:44:36

素还真1989 · 发表于 2018-6-6 08:48:46

不错

大众打印部 · 发表于 2018-6-6 11:53:35

3030工程机印不到边怎么回事

大众打印部 · 发表于 2018-6-6 11:55:23

你好

hangten · 发表于 2018-6-13 20:48:49

感谢分享，下载学习

fengmeixiong · 发表于 2018-6-29 11:25:35

谢谢楼主分享！

花盗睡鼠 · 发表于 2018-7-5 15:27:51

谢谢分享。。。。。。

zcz8056309 · 发表于 2018-7-16 17:04:27

BUCUO
