理光DD3344C 经常报E-02

草根维修员 · 发表于 2020-4-4 13:29:35

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

症状
故障：DD3344C 复印时纸盒抬升至3 分之一处经常性卡死，报E-02。

维修过程

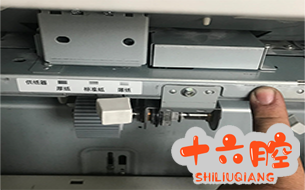

1. 根据报错代码确认故障代码相关的硬件为：纸台电机，纸台驱动、纸台高度传感器、纸台下限传感器等硬件。

登录/注册后可看大图

2. 使用SP4-30、31检测纸台下限开关下限传感器正常，使用SP4-36检测纸张高度传感器正常，使用SP5-30、31检察纸盒升降电机以及纸台升降正常，直接排除了维修手册中提到的所有硬件可能性。
[kkpay=3]3. 继续怀疑可能由于纸台前后的拉升皮带问题，调整皮带的松紧后进行测试，发现故障出现频率会有变化，确认故障还是由于纸台高度引起的。
4. 那么因为之前已检查过纸张高度传感器是正常，所以直接检查该传感器，拆下时发现此传感器的支架有移位的现象。
[/kkpay]

jihuifei · 发表于 2021-5-20 08:31:00

谢谢分享，正好修到此机。

740317458 · 发表于 2021-5-21 05:08:19

感谢分享

san8fen1012 · 发表于 2021-8-18 22:06:58

谢谢分享案例
