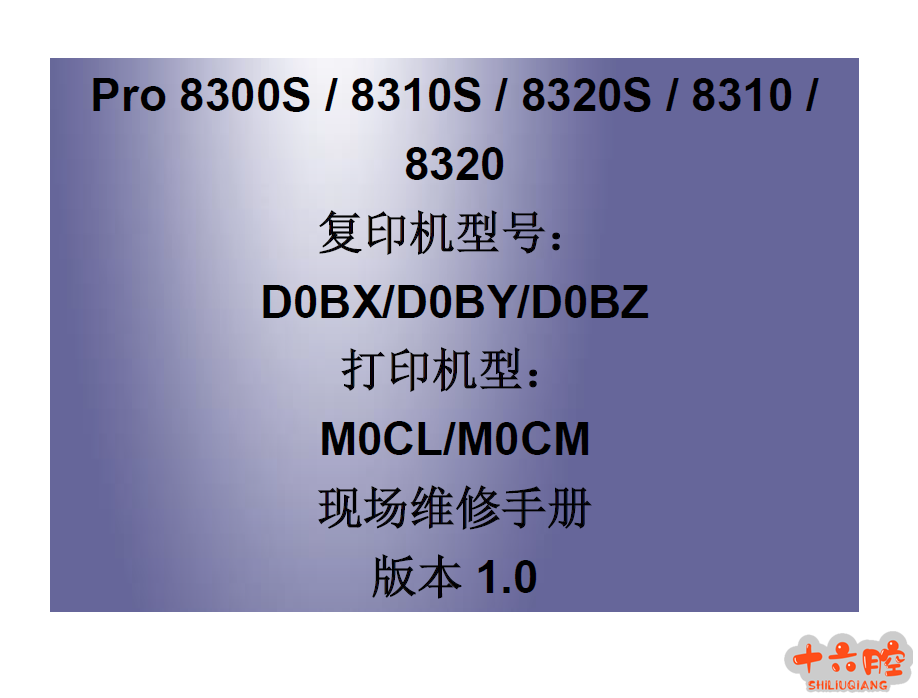

理光Pro 8300S,8310S,8320S,8310,8320中文维修手册全册

错误名称
灯错误（扫描）（前部）
当白板或ADF 导板的扫描水平低于指定值时，会检测到此错误。
主要原因
1. ADF 导板（白辊）脏了。
2. 连接器不良。
3. 白板脏或不良。
4. ADF 导板（白辊）不良。
5. 镜，光学装置不良。
6. LED 板不良。
7. SBU 不良。
8. BiCU 不良。
9. 导线不良。
*扫描仪单元内冷凝
解决方案
1. ADF 导板（白辊）脏了
清洁ADF 背景板。
2. 连接器不良。
重新连接以下接头：

SBU-BiCU 导线（屏蔽电缆/独立电缆）连接器
SBU-LEDB 导线（FFC）连接器

3. 白板（曝光玻璃）脏或不良
检查与曝光玻璃相连的白板上是否有污垢或不良。
如果曝光玻璃变脏或不良，请更换曝光玻璃。
4. ADF 导板（白辊）不良更换ADF 导板。
5. 镜，光学装置不良
检查第一扫描架（镜）/第二扫描架（镜）上是否有污垢或不良。
如果扫描架脏了或不良，请更换扫描架。
6. 更换两侧的LED 板。

剩余高优质内容需要捐助 10.00 元后可完整阅读下载

捐助查看

支持付费阅读，激励作者创作更好的作品。还请各位看官多多捐助啦！
