理光1357打印时提示内部功能问题代码SC494

草根维修员 · 发表于 2020-4-25 18:47:21

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

理光1357打印时提示内部功能问题代码SC494
1350，906，1106，907，1107，1357系列

复印/打印时，面板提示“出现内部功能问题，正在重新启动…”,重新开关机后故障消失，再进行少量复印/打印作业时又会出现该故障现象。
查阅 SP7403，SC 历史显示出现过SC494。

原因
在搬运主机时未执行色粉排出操作，造成色粉在色粉箱沉积，从而堵塞色粉箱供粉管路。

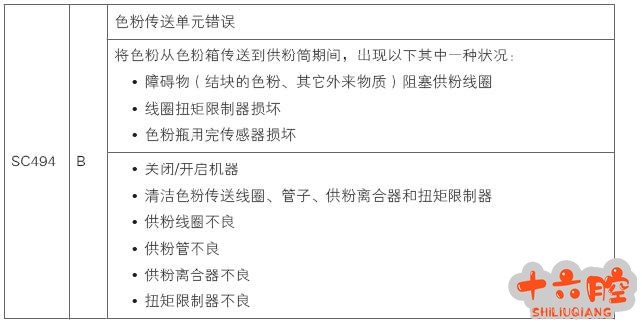

查阅维修手册，SC494 代码说明如下：

按照上述提示，需检查：色粉传送线圈、管子、供粉离合器和扭矩限制器

解决方案
执行排粉操作：查阅维修手册第一章安装内主机安装章节运输主机部分，移动主机前


1. 使用SP5804-41（上色粉瓶）和SP5804-42（下色粉瓶）关闭色粉盖。
2. 关闭操作开关。
　如果关闭主电源开关，则无法拆除色粉瓶。
3. 然后从色粉箱拆除色粉瓶。
4. 拆除后盖板。
5. 打开PSU 盒和控制器盒（不得拆除！）。
6. 拆除左侧上盖板、左侧下盖板和右侧上盖板。

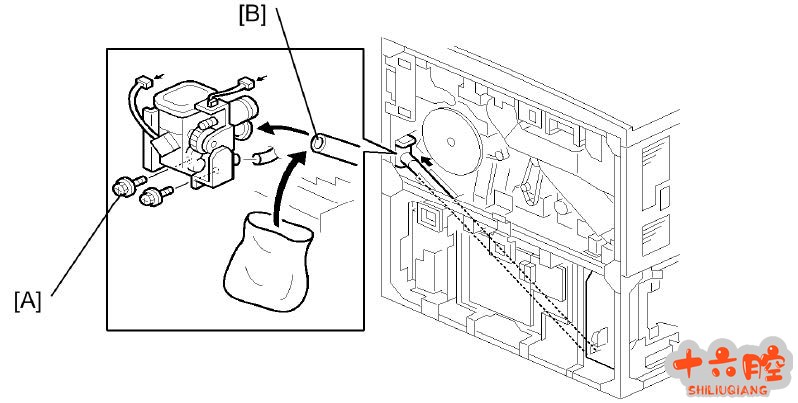

7. 拆除固定供粉筒的两颗螺丝[A]。
8. 用塑料袋盖上色粉传送盘管[B]末端。
9. 开启操作开关。
10. 执行SP5804-38 和SP5804-39，以激活色粉箱电机和供粉盘管离合器达2 分钟并清除供粉软管中的所有色粉。
11. 重新安装所有拆除的部件，色粉瓶除外。
12. 放回原位时，确保将三根管子连接至供粉筒。
13. 左侧粉盒检测碳粉的传感器损坏也会出现SC494代码，供粉棒有问题上不去粉也可能出现SC494，一步一步排除。
执行完排粉操作之后，连续复印大约 500-1000 张高覆盖率复印品，将色粉箱内色粉消耗，使沉积色粉通过排粉操作和复印消耗，完成色粉箱内供粉管道疏通。
注意搬运主机前一定要执行维修手册部搬运主机章节的操作步骤！以免出现故障代码或损坏主机！
