[卡纸问题] 理光MP6001/7001/8001/9001进稿器卡纸P1,P2纸张翘曲,褶皱

    [复制链接]
发表于 2020-5-18 09:31:38 | 显示全部楼层 |阅读模式
型号展示
机器型号: MP 6001_7001_8001_9001

注意:本帖含有图片和附件资料 登录 才可查看,没有帐号?

您需要 登录 才可以下载或查看,没有账号?立即注册

×
理光MP6001/7001/8001/9001进稿器卡纸P1,P2纸张翘曲,褶皱,修了一个晚上才修好,有的机器更换电机可以解决,有的更换电机也不能解决。此问题主要出现为1系列。(输稿器卡纸代码J056)

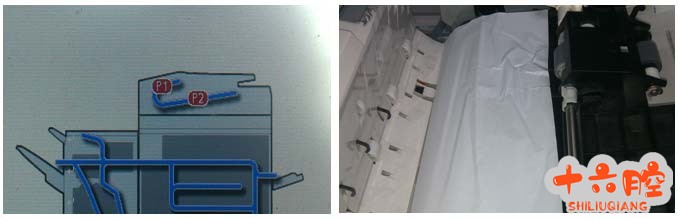

使用进稿器连续复印或扫描时,经常发生原稿卡纸(P1、P2 处),纸张卡在歪斜修正辊和原稿传送带之间。有时送纸正常。
分析原稿卡纸常见原因有以下几个方面:
1 、歪斜修正传感器、间隔传感器、分离传感器、对位传感器、出稿传感器脏污,损坏。
2、搓稿轮、进稿皮带、歪斜修正辊轮、传送皮带、出稿轮脏污、变形。
3、原稿纸张翘曲,褶皱等。
4、进稿驱动不良。分别检查进稿器传感器,清洁滚轮,更换入口轮驱动齿轮,故障依旧。

原因
[kkpay=7]传送驱动轴不良,单向轴承打滑,更换驱动轴承后正常。如下图零件:
零件手册下图中 25、27 号零件:
零件手册.jpg [/kkpay]
解决方案
更换上述零件后正常。
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)。
发表于 2020-5-18 09:55:42 来自十六腔APP | 显示全部楼层
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)。
发表于 2020-5-18 10:00:16 来自十六腔APP | 显示全部楼层
多谢大佬分享,学习一哈
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)。
发表于 2020-5-18 19:11:49 来自十六腔APP | 显示全部楼层
我拆掉一条同步皮带减少阻力也可以解决此问题

点评

这个问题比较怪,有的拆掉皮带也可以,有的不行  详情 回复 发表于 2020-5-18 19:24
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)。
 楼主| 发表于 2020-5-18 19:24:32 | 显示全部楼层
yangbin4413 发表于 2020-5-18 19:11
我拆掉一条同步皮带减少阻力也可以解决此问题

这个问题比较怪,有的拆掉皮带也可以,有的不行
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)。
发表于 2020-5-19 18:15:28 来自十六腔APP | 显示全部楼层
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)。
发表于 2020-5-19 21:10:22 来自十六腔APP | 显示全部楼层
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)。
发表于 2020-5-21 08:38:21 来自十六腔APP | 显示全部楼层
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)。
发表于 2020-6-11 00:49:43 来自十六腔APP | 显示全部楼层
学习学习
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)。
发表于 2020-7-6 22:11:26 来自十六腔APP | 显示全部楼层
这个可以
