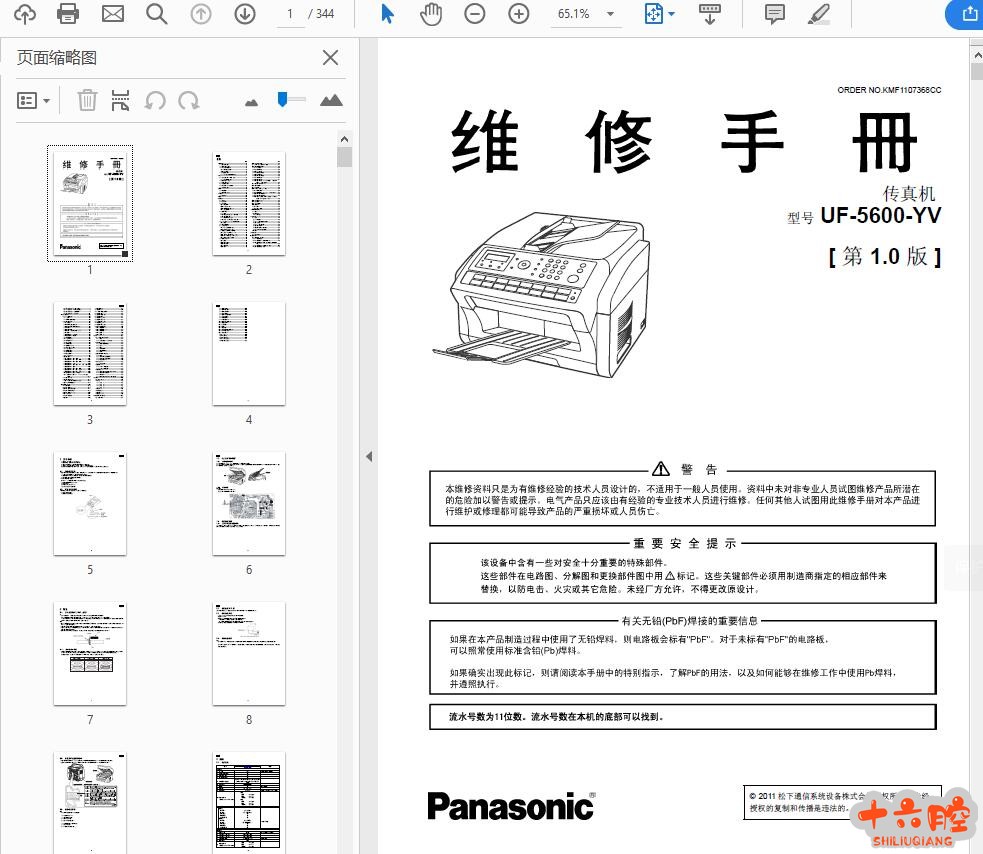

松下UF5600中文维修手册

ROM (IC402)
此 16 MB FLASH ROM 中包含了有关部件操作的所有程序指示。
并提供用户设定和传真接收数据的备份。
同步动态随机存储器（IC400）
此 256 Mbit SDRAM 用于 CPU 工作以及接收存储器和页面存储器。
电源
DC-DC 转换器为系统电源产生 3.3V 和 1.2 V。
调整器为外围设备产生 5V。
TEL/FAX I/F
由 ITS 电路和 NCU 电路组成。
3 个叫做 SDAA （硅直接存取配置）的 IC 控制电话线路和扬声器。
读出部分
CIS 部件可读出传送文稿。
CIS 部件连接到平台传送部件。
扫描数据通过模拟前端（IC503）转换。
电机
此型号有 1 个直流电机和 1 个步进电机。
IC300 为打印驱动直流电机。
IC700 为自动送纸器电机和驱动步进电机。
LSU
通过转动多边形电机和对着多边形反射激光光束，在 OPC 鼓筒上形成图像。
传感器
3 个开关和 5 个传感器组成。
电源板
为主机提供 +24V 和 +7V 电压，并控制加热灯。
高压电源板
提供打印操作所需的偏压：鼓筒、显影和转印的偏压。
定影装置
由加热灯、热敏电阻和恒温器组成。
