理光Aficio MP2852 纸盒搓纸轮动作异常

草根维修员 · 发表于 2020-6-7 12:22:37

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

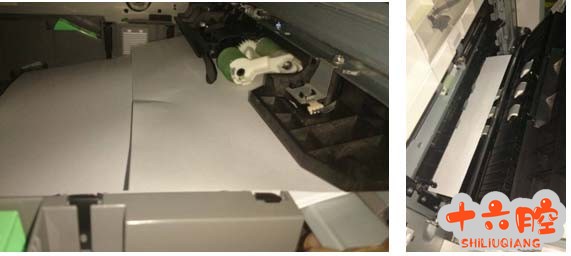

一台Aficio MP2852单张打印时，搓纸轮转动搓送第一张纸后抬起，但接着搓纸轮落下时，并没有停止旋转，而是继续搓送第二张纸，直到纸张先端到达中继辊时停止旋转。（见下图）

连续打印时，由于送纸时序异常，所以不停卡纸。二个纸路故障现象相同。通过手送盘连续打印没有问题！
更换了两个纸盒的进纸离合器及BCU板，故障依旧。

原因
分析过程：
1）利用 SP5-804-1、33 组合测试（即在开启主电机的同时测试第一进纸离合器），发现离合器吸合动作正常，可以准确的控制搓纸轮的旋转及停止；
2）同样方法测试第二进纸离合器，吸合动作也正常；
3）由此可知，BCU 与离合器的连接线路正常，通过输出模式BCU 也能控制离合器的吸合，但在正常打印的进纸过程中，由于机器没有正常检测到纸张的状态，从而BCU 没有向第一或第二进纸离合器发出释放的指令，导致故障产生；
4）从纸路结构及原理可知，送纸传感器可检测纸张的先端及尾端，然后将这些纸张的状态信息发送给BCU，再由BCU 控制进纸离合器的吸合；
