[卡纸问题] 理光MP3352定影处卡,纸代码 J020

[复制链接]
发表于 2020-6-9 18:15:45 | 显示全部楼层 |阅读模式
型号展示
机器型号: MP 4002_5002

注意:本帖含有图片和附件资料 登录 才可查看,没有帐号?

您需要 登录 才可以下载或查看,没有账号?立即注册

×
MP2352、 MP2852、 MP3352
连续复印或打印时出现定影处卡纸,卡纸代码 J020, 机器节能后刚恢复进行作业时卡纸频繁。

查阅 SP7504 卡纸位置说明

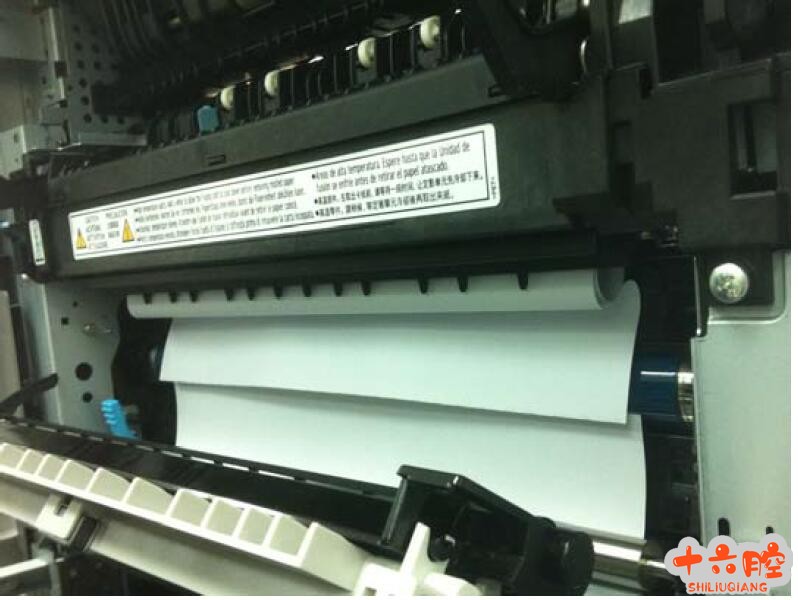

提示出纸卡纸,打开右侧门发现制张卡在定影辊下方:

根据卡纸代码提示及卡纸位置,分析可能原因有:
1、出纸传感器不良,检测到纸张。

2、定影辊未转动。
使用输入测试SP5803-19,检测出纸传感器正常,根据机器有时候连续复印时正常,判断传感器正常,重点检查定影部,由于故障在节能模式后恢复卡纸率高发,怀疑问题发在定影驱动释放机构处,根据该机定影驱动释放原理:
在发生卡纸时,打开侧门,定影单元内驱动释放机构会释放定影驱动齿轮,让定影热棍和压辊可以自由旋转,便于取出卡纸。在低温启动时,定影驱动释放电磁铁会接通,释放定影驱动,便于热棍更快预热。

检查定影驱动释放电磁铁,正常,检查定影单元内驱动释放机构,及右侧门驱动释放顶杆均正常。手按压定影驱动齿轮,发现定影驱动齿轮释放机构没有回位弹力,驱动释放机构在取消释放时,弹力不足以使驱动齿轮靠向定影热棍驱动齿轮。
