理光MP6503SP复印不规则模糊现象

草根维修员 · 发表于 2020-6-14 08:39:05

您需要登录才可以下载或查看，没有账号？立即注册

×

症状

1. MP6503SP印品不规则模糊现象，打印复印均有此故障；

故障截图：

维修过程

1.拆除PCU单元查看，未见明显湿气与脏污，清洁PCU单元，故障依旧；

2.查看转印单元并清洁，故障依旧；

3.更换激光单元，故障依旧；

4.制造卡纸测试发现鼓上出现明显不规则模糊，继续查看鼓周围零件发现显影单元的上档粉聚酯片出现损坏，更换显影单元后故障未再现；

5.更换聚酯片零件后，故障修复；

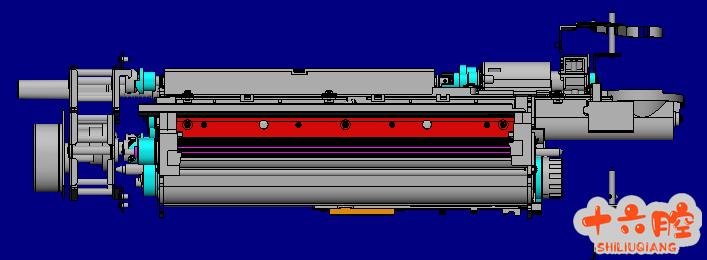

零件图（红色部分）：

解决方案

经检查测试，本次故障是由于显影单元挡粉聚酯片损坏造成显影辊磁穗高度不平引发，更换后解决故障；
