佳能iR-ADV C5535,C5540,C5550,C5560维修案例

艺东 · 发表于 2020-10-31 11:57:43

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

佳能iR-ADV C5535,iR-ADV C5540,iR-ADV C5550,iR-ADV C5560维修案例
主题：
出现“无法识别感光鼓”提示信息时的对策措施。
[故障描述]
在用户界面的底部会出现“无法识别感光鼓”的提示信息。

主题：
复合机提示“因存储器已满，无法存储当前登录用户的信息…”时的对策措施。
[故障描述]
安装了Uniflow 软件的复合机提示“因存储器已满，无法存储当前登录用户的信息…”。

主题：
关于主机与双纸盒组件发生位置错位的对策措施。
[故障描述]
新安装机器时，主机与双纸盒组件位置发生错位；前后错位距离最大约为4mm 左右。

主题：
关于纸盒1，2 内放置的纸张不能被机器识别到的对策措施。
[故障描述]
纸盒 1，2 内放置的纸张不能被正常抬升和识别。

主题：
关于 DADF 抬升原稿失败时的对策措施。
[故障描述]
DADF 抬升原稿失败并提示卡纸。

主题：
关于纸盒内的纸张有无检测失败同时出现卡纸的对策措施。
[故障原因]
纸盒内的纸张有无纸传感器挡臂杆发生脱落并且出现变形。

主题：
关于定影膜边缘破损的对策措施。
[故障原因]
定影压力辊边缘的固定销突出，顶坏了相应位置上的定影膜。

主题：
关于 DADF 发生卡纸并出现异响的对策措施。
[故障描述]
使用 DADF 进行原稿扫描时会出现卡纸，卡纸代码为0045、0005、0043；同时也会产生异响。
手动向下按住DADF 的上盖板测试，此时未发现卡纸故障和异响。
[故障原因]
DADF 搓纸组件与其驱动齿轮之间间隙过大。
[维修措施]
调整驱动DADF 搓纸轮的轴上齿轮位置后，DADF 状态恢复正常。

主题：
关于出现0190 卡纸的对策措施。
[故障描述]
出现 0190 卡纸后即便移除卡纸，机器也无法从卡纸错误恢复，此时必须重启复合机主电源。
0190 卡纸：当纸张到达对位辊，没到成像时间时出现的延迟卡纸。
[故障原因]
尚待确认。
[维修措施]
重启复合机主电源后卡纸错误被取消。

主题：
关于设备出现“无法识别定影组件”时的对策措施。
[故障描述]
据用户反馈黑色粉盒、黄色粉盒用完之后，提示更换粉盒；同时机器显示“无法识别定影组件”；在这种情况下设备所有功能都可以正常使用，机器状态正常。

主题：
关于出现“更换品红色墨粉瓶”提示信息时的对策措施。
[故障描述]
新安装机器现场发现设备提示“更换品红色墨粉瓶”提示信息。

主题：
关于打印时出现错误#860 的对策措施。
[故障描述]
通过客户内部的银行系统进行打印时出现错误#860。
客户处另外2 台安装了PS 打印卡的同样机型的机器未出现打印时提示错误的故障。
[故障原因]
虽然银行系统软件加载的打印机驱动的名字是PCL6，但是该客户之前使用iR-ADV C5000 的机器时打印服务器上安装并一直使用的都是PS 驱动，怀疑之前使用iR-ADV C5000 的机器的PS驱动还在被使用。
[维修措施]
安装了选配件PS 组件到该机器后，故障排除。

主题：
关于出现插入墨粉瓶提示的对策措施。
[故障描述]
新安装机器在开机后出现插入墨粉瓶的提示信息，有些情况下还会伴有异响和E021 的错误代码。
[故障原因]

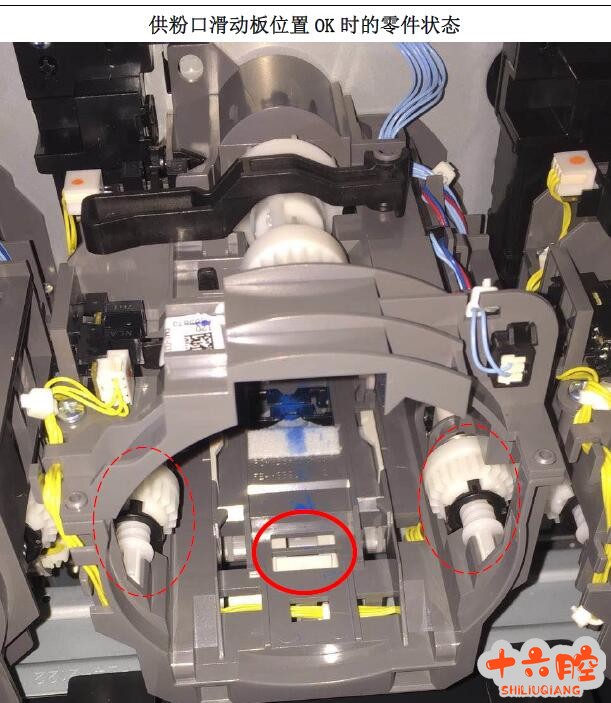

供粉组件内的供粉口滑动板位置出现偏移导致在墨粉瓶被插入后供粉口滑动板未能打开。
[维修措施]
保持供粉组件不被移除的情况下，可以手动撬动供粉口滑动板使其恢复原位。
通过更换新的供粉组件也可以排除故障。
另外，在出现上述故障时，通过重新插拔墨粉瓶或者重新安装感光鼓组件或者显影器组件有时也可以排除故障。


主题：
关于出现“更换品红色墨粉瓶”提示信息时的对策措施。
[故障描述]
新安装机器现场发现设备提示“更换品红色墨粉瓶”提示信息。

[故障描述]
DADF 盖板无法完全闭合。
[故障原因]
怀疑门开关连杆（如图）发生变形。

[故障描述]
使用DADF 进行原稿输送时发生卡纸导致原稿进纸失败。
[故障原因]
DADF 后侧的一枚驱动齿轮（如图）从原位脱出，不能与其他驱动齿轮良好啮合。

[故障描述]
机器提示“第2 供纸器需要检查”同时在第2 纸盒内的纸张提升过程中出现异响。
[故障原因]
怀疑第2 纸盒搓纸单元故障。
[维修措施]
更换第2 纸盒搓纸组件FM1-G585-010（ PAPER PICK-UP ASSEMBLY'2）。

[故障描述]
在打印和复印时机器一直提示正在打印（复印），同时开始搓纸，之后纸张会停在侧门处，然后提示卡纸，代码0B00。
[故障原因]
之前安装G3FAX Expansion PCB 的时候提升器电路板有两根线缆发生了被压线的情况。
注：下图红框区域为被压线的位置

[故障描述]
鞍式装订5 张A3 纸以下使用正常，5 张以上会频繁出现卡纸故障，卡纸代码1102。
[故障原因]
内部机械部件不良。
鞍式装订纸路中有三个控制杆，当鞍式装订5 页以上A3 纸时其中一个控制杆无法回复到原始位置导致卡纸。重新安装控制杆、增加润滑脂故障依旧。

[故障描述]
新安装机器第一次开机后出现提示“可能插入了项目编号错误的墨粉瓶”对话框。

[故障描述]
复合机打印过程中出现异响，输出彩色图像中的黄色图像有缺陷。

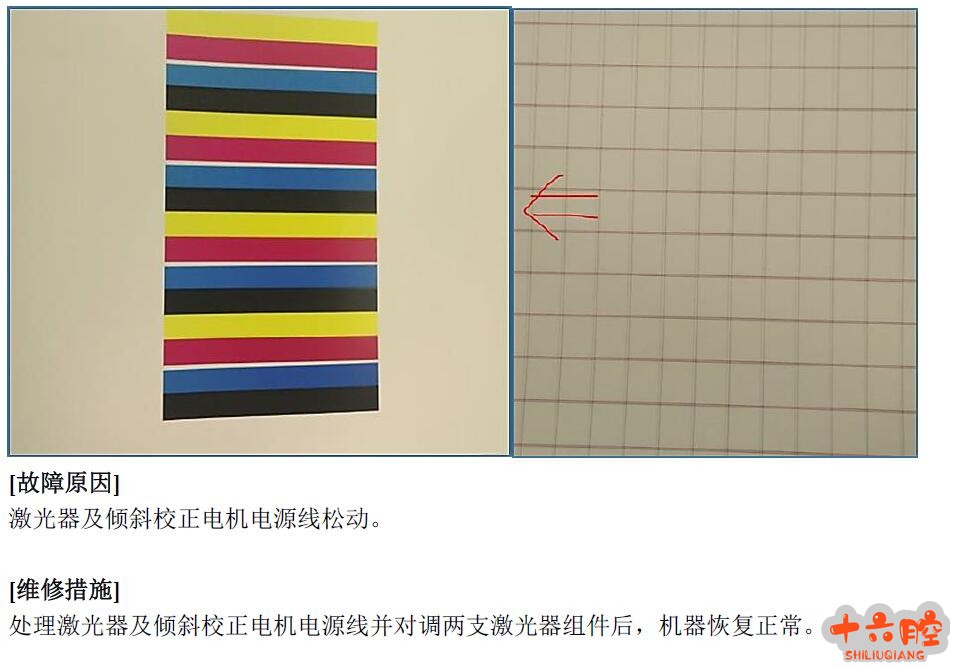

[故障描述]
彩色输出图像套色不准。
主扫描方向上出现明显的红色套色不准，同时副扫描方向也存在倾斜方向上套色不准。


链接：https://pan.baidu.com/s/1Qw9tivcM9sYm3FDTSb4LxQ
