理光MP6503,7503,9003开机报代码SC540-03

加油妈妈 · 发表于 2020-11-4 11:28:30

您需要登录才可以下载或查看，没有账号？立即注册

×

症状
故障：MP7503 开机报SC540-03。

维修过程

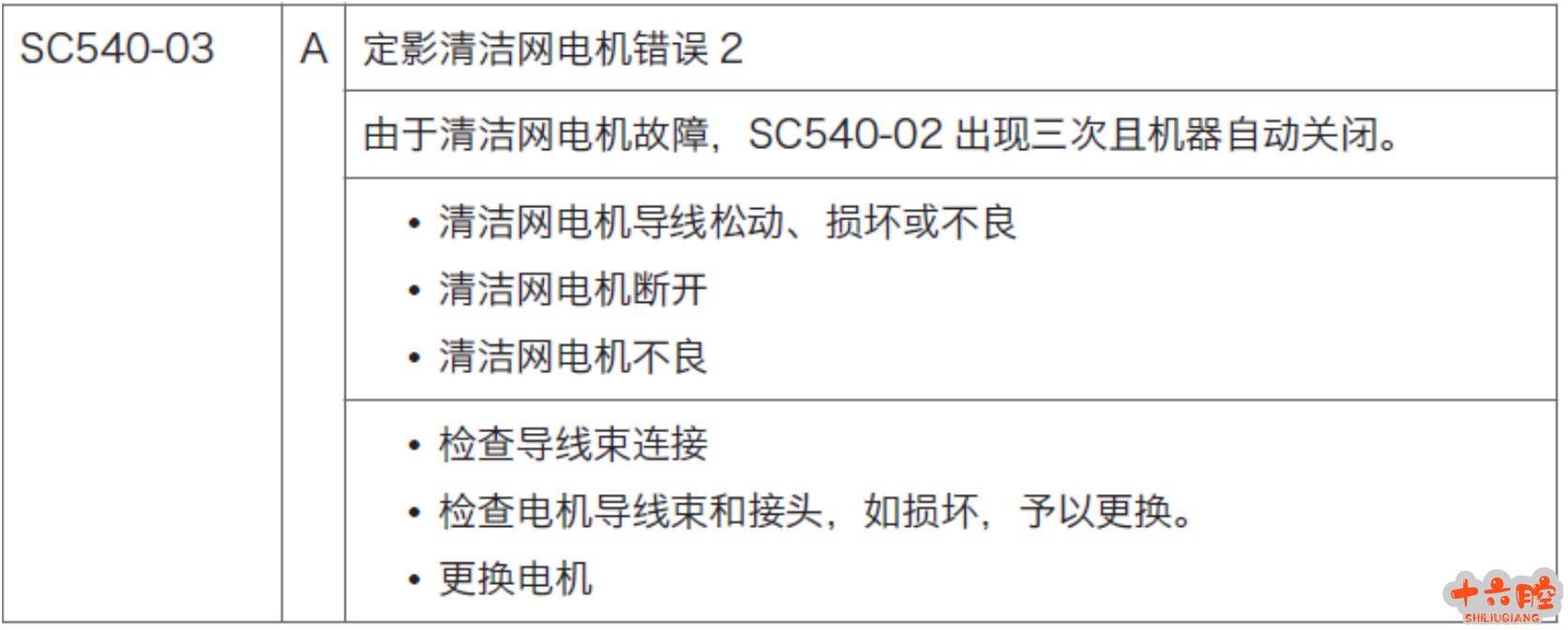

1. 查看维修手册确认故障代码是由定影清洁纸电机造成，查看SP7403的SC历史记录未见其它报错信息，确认只有这一个故障代码。

2. 因此电机无法直接观测到具体运行情况，所以在清洁纸上做标记后，使用输出检测SP5804-55进行测试，检测结果正常，判断电机、连接线束及控制板卡正常。

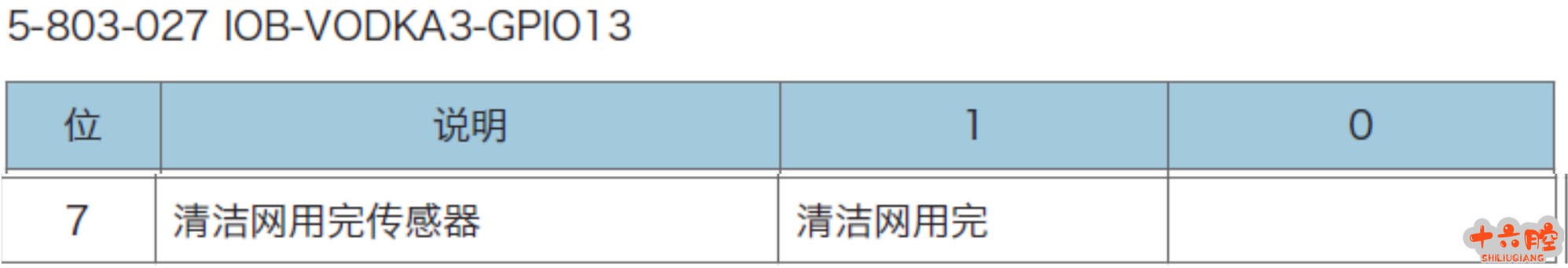

因此机型的定影清洁单元中只有一个清洁纸用完传感器，所以继续观察SP5803-27 中位7 的数据，传感器正常。

3. 使用SP5810消除A级代码后重启机器，故障依旧，判断故障可能还是存在于定影清洁单元内。
4. 更换整个定影清洁单元，故障消失，确认故障肯定存在于此单元内。

游客，如果您要查看本帖隐藏内容请回复
