[错误代码问题] 理光W2401 不能检测纸张

[复制链接]
发表于 2021-3-21 17:40:47 | 显示全部楼层 |阅读模式
型号展示
机器型号: 工程图纸机

注意:本帖含有图片和附件资料 登录 才可查看,没有帐号?

您需要 登录 才可以下载或查看,没有账号?立即注册

×
AFICIO MPW240/MPW2400/MPW2401
症状:
当机器卷纸输送器第一卷纸还有大约 10 张A0 纸张剩余量时,机器在复印过程中很容易出现不能检测到纸张而造成卡纸的故障,但当纸张剩余量比较多的情况下是不会出现该故障。

原因:
1. 卷纸输送器控制板坏。
2. 卷纸设置用完传感器。
3. 卷纸输送器内线路连接出错。

维修过程
现场维修措施:
1.检查卷纸输送器内连线未发现异常。
2.更换卷纸输送器控制板和卷纸用完传感器,故障依旧。
3.拆除卷纸设置用完传感器固定导板发现固定导板有变形现象,使传感器检测出错,重新调校导板变形位置,试机正常。

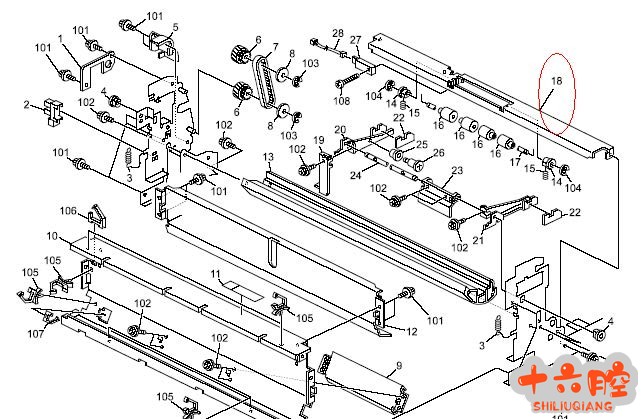

具体导板位置如下所示:
原因:
卷纸设置用完传感器固定导板变形使传感器检测出错,纸张剩余量比较多时因纸张靠近传感器,还不影响传感器检测,但当纸张剩余量比较少,纸张远离传感器,传感器检测容易出错。

解决方案:
重新调校卷纸设置用完传感器固定导板变形位置,试机正常。
