[图像品质问题] 理光MPW2400/3600复印/打印时图纸尾端短2-3CM 的现象

[复制链接]
发表于 2021-4-17 11:45:50 | 显示全部楼层 |阅读模式
型号展示
机器型号: 工程图纸机

注意:本帖含有图片和附件资料 登录 才可查看,没有帐号?

您需要 登录 才可以下载或查看,没有账号?立即注册

×
症状
一台机器复印/打印标准尺寸图纸时,经常会出现图纸尾端会短2-3CM 的现象。

原因
纸卷输送器单元送纸迟滞。

维修过程
现场维修措施:
1)现场通过手送台进行复印大尺寸标准图纸时,副本图纸正常。分别选择卷纸1 和2 进行复印/打印标准A1,A0 尺寸图纸时,副本图纸均出现尾端短2-3CM 的现象,初步判断问题是在纸卷输送器单元。
2)分别调节纸卷输送器的卷纸1 裁切长度调整SP1920-111 和115。同时调节卷纸2裁切长度调整 SP 1920-211 和215. 由于裁切长度误差过大,故障仍然依旧.
3)调节纸卷输送器电机皮带的张力,以及更换新的纸卷输送器电机和张力支架,并且更换新的纸卷1 ,2 的送纸离合器 ,故障仍然依旧.
4)更换新的裁切单元, 故障仍然依旧.

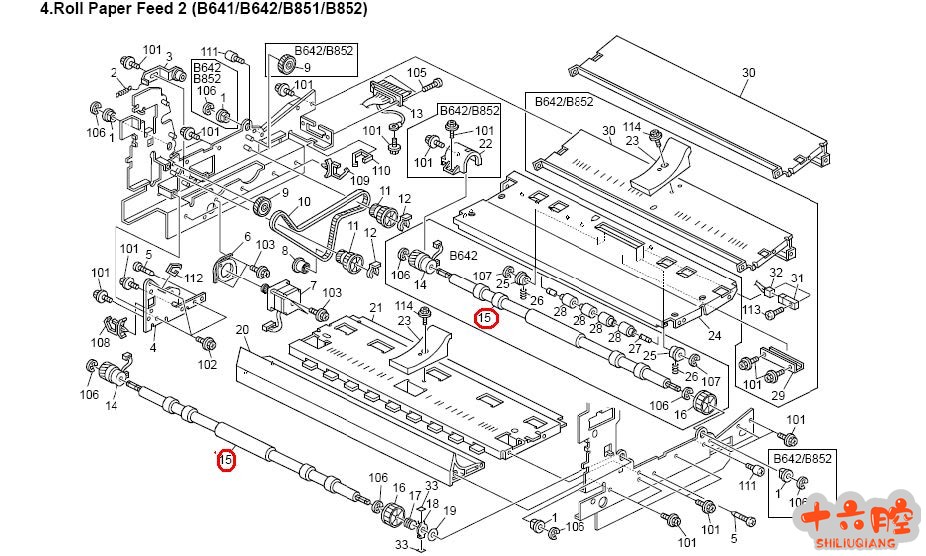

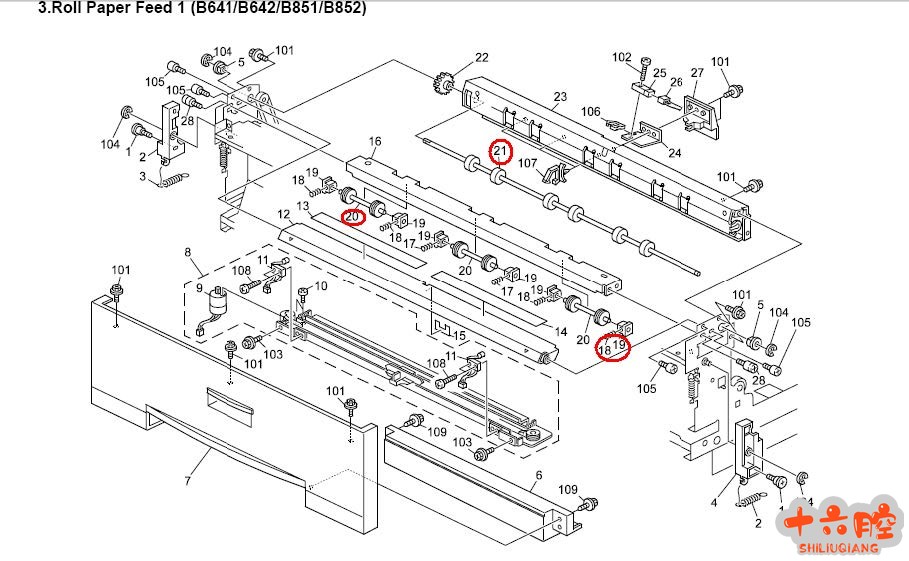

5) 通过更换纸卷1 ,2 的送纸轮以及从动轮.(详见下二图中红圈的零件),故障现象消失.
