[错误代码问题] 理光W2400/3600SP 维修模式异常显示（都是格子）

发表于 2021-4-19 10:09:40 | 显示全部楼层 |阅读模式

CorelDRAW 平面设计师的必备软件之一

型号展示
机器型号:	工程图纸机

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

症状
有一台 MP W2400 工程机,复印/打印输出正常，操作面板的显示正常，但进入到维修模式时，维修模式的内容无法正常显示。如下图：

维修过程：
1.询问现场的维修工程师，得知这个现象是在更换了新的MCU 板后才出现。

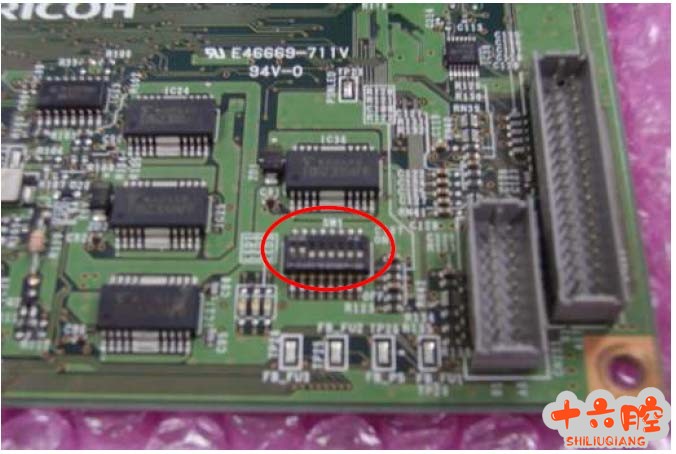

2.检查MCU 板，发现新装上的MCU 板上的dip 开关SW1 与被更换下来的MCU板的SW1 开关的设置状态不一致。

3.把新MCU 板上的SW1 开关设置成跟原来机器上MCU 的SW1 开关的状态一致后故障消除。
附：原来机器上MCU 的SW1 的状态：bit1 和bit2“ON”，bit3-bit8“OFF”
新订购的MCU 的SW1 的状态： bit1-bit8“OFF”

W3600, W2400, 维修模式, MCU
