理光MPW2400 机器不能选择纸卷送纸

学习就好 · 发表于 2021-4-19 10:49:19

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

症状：
MPW2400 机器不能选择纸卷送纸，机器卷纸输送器正确安装纸卷，但当关闭机器卷纸器后，纸卷没有预送纸动作，面板显示重设纸卷的提示。

分析原因：
1.卷纸输送电机不良。
2.RFDB（卷纸输送驱动板）不良。
3.卷纸输送电机到RFDB 连接不良。

措施：
1.用SP5804-11 检测卷纸输送电机，电机没有动作。
2. 检查机器卷纸器内线束连接未发现异常。
3. 更换RFDB（卷纸输送驱动板），试机正常。
4. 检查RFDB（卷纸输送驱动板）发现有芯片爆裂。

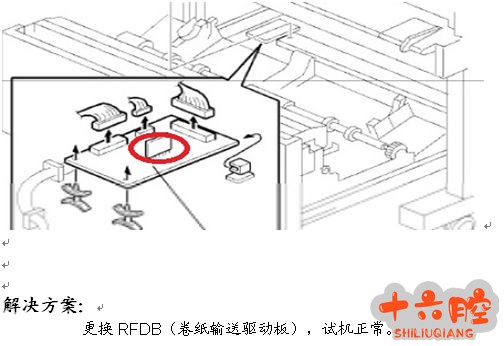

芯片位置如下图所示:
