理光MP6503 隔夜纸张复印卷曲比较大，卡纸率高，伴随代码SC440 纸盘加热器设置技巧

艺东 · 发表于 2021-8-13 09:36:25

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

现象：
隔夜纸张复印卷曲比较大，卡纸率高，伴随SC440 代码。此时只要开一包新纸机器就能正常使用

维修过程：
以上现象很明显是由于纸张潮湿引起的问题，因该系列机型已预装2 个纸盘加热器所以如下篇幅将说明如何正确打开该功能（与维修手册上说明有异）

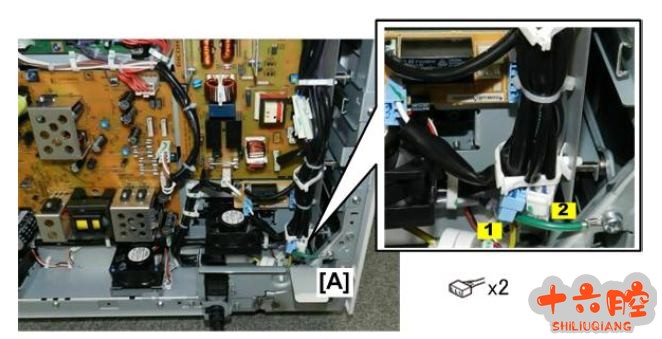

1.打开后下机盖，可以看到右下方的AC 电源板及其下方的小板子DHB（因为这里是220V电压的交流电源板进行这些操作前先把电源线拔出，电源开关按3 秒放电。）

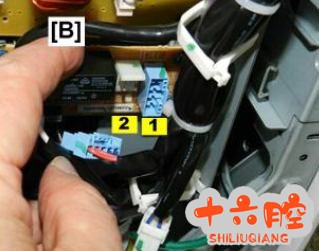

2.如图把1 号插头松开插到DHB 中蓝色插座1 中（这就是2 个加热器的电源线）

3.该DHB 板上面的CN930 插座有2 中状态（这里与维修手册有异）
插上：机器只要屏幕点亮加热器就会断电不工作（即关机或节能时加热器工作）
不插：加热器持续加热（纸盘会有微温）

4.如下图，DHB 板的电源线需要连接到AC 电源板，图中红色方框处的插头要插上。这样加热器就会根据CN930 的状态来工作（实际是影响图中黑色继电器的通断）（维修手册上没有包含本步骤）

5.此时加热器安装已完成，后盖合上通电后5 分钟左右加热器表面会明显感觉有温度。

上部加热器具体位置是在第二纸盘以上，第一纸盘以下。具体确认时可以把第二纸盘取出后就会看到安装在第一纸盘下方黄色的加热器外壳
下部加热器具体位置在第三纸盘的下方机架上，具体确认时可以在取走第二纸盘后抽出第三纸盘即可接触到。
