理光HQ9000,基士得耶CP6346对位处卡纸

艺东 · 发表于 2021-10-10 19:52:44

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

症状
机器印刷计数器不足10万张，目前制版正常，印刷时纸张卡在对位处（纸张先端已经超过对位辊单没有被压筒纸夹单元夹住），之前没有维修及零件更换履历。

判断过程
1. 清洁搓纸轮、对位传感器、印筒后侧各传感器以及压筒后侧两个传感器（送纸启动传感器、编码器传感器）后故障不能排除。
2. 对供纸电机、对位电机进行输出测试，未见异常。

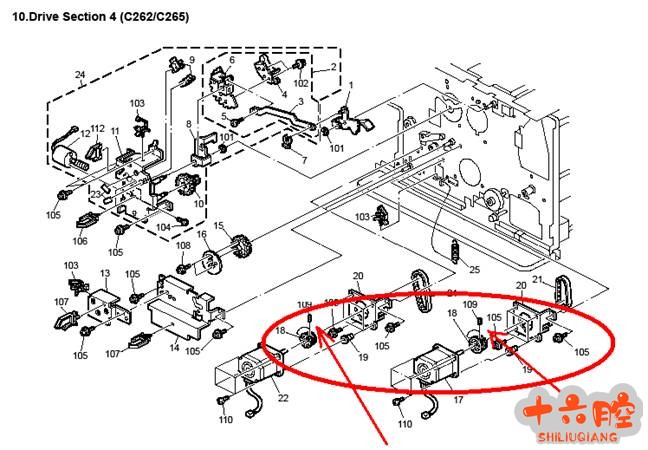

3. 检查驱动部发现：对位电机皮带驱动轮与对位辊之间存在轴向移动。紧固皮带驱动轮顶丝后印刷测试，故障排除。

原因
通过对机器计数器的读取及维修履历的了解，基本可以排除人为拆卸破坏机器驱动部定位位置的可能性。由于还没有到达零件更换周期，因此只是对各相关部件进行清洁后使用。针对卡纸位置的特点，重点检查供纸部和对位部两机构。对位电机皮带驱动轮与对位辊之间存在轴向移动造成对位电机转动时无法将动力及时有效的传递到对位辊，进而引发卡纸。

解决方案
1. 紧固对位电机皮带驱动轮的螺丝。
注：相同道理，如果供纸电机皮带驱动轮螺丝松动也会出现类似故障。

zl108958425 · 发表于 2022-12-19 11:29:46

谢谢分享，楼主辛苦了
