[位置移位问题] 理光JP8510、HQ9000压筒摆动造成图像位移

[复制链接]
发表于 2021-10-16 09:14:34 | 显示全部楼层 |阅读模式
型号展示
机器型号: HQ9000

注意:本帖含有图片和附件资料 登录 才可查看,没有帐号?

您需要 登录 才可以下载或查看,没有账号?立即注册

×
症状
基士得耶CP6346连续印刷时纸张图像天地位置(与走纸方向平行)位移在 2.5~3.5mm 左右,印筒版纸图像位置没有改变。

原因
压筒剪刀张紧齿轮的拉力弹簧脱落,使剪刀齿轮无法起到稳定压筒运转的作用,由于本机型需要利用压筒控制进纸和对位时序,压筒在高速运转过程中出现的轻微晃动,直接影响到印品上的图像位置。
解决方案

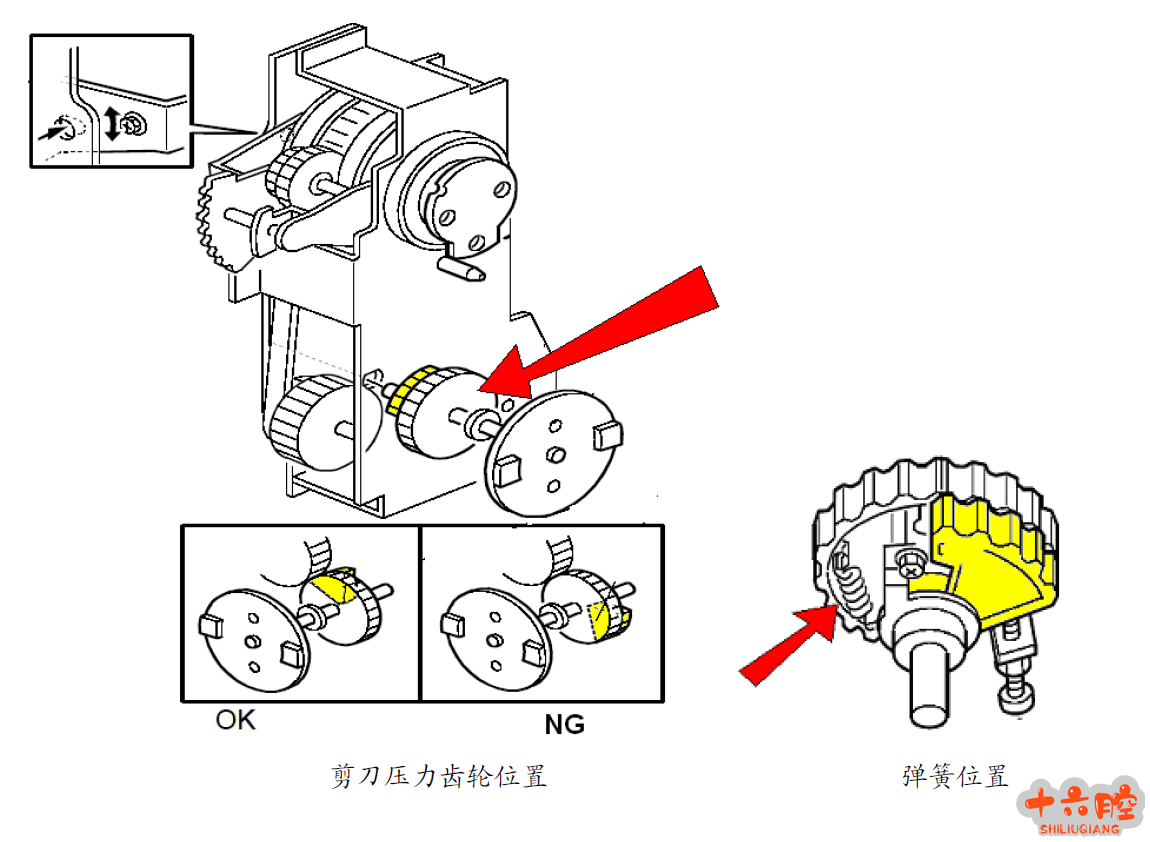

1.检查此剪刀齿轮弹簧位置,如发现弹簧挂接点断开,请整体更换此剪刀齿轮。

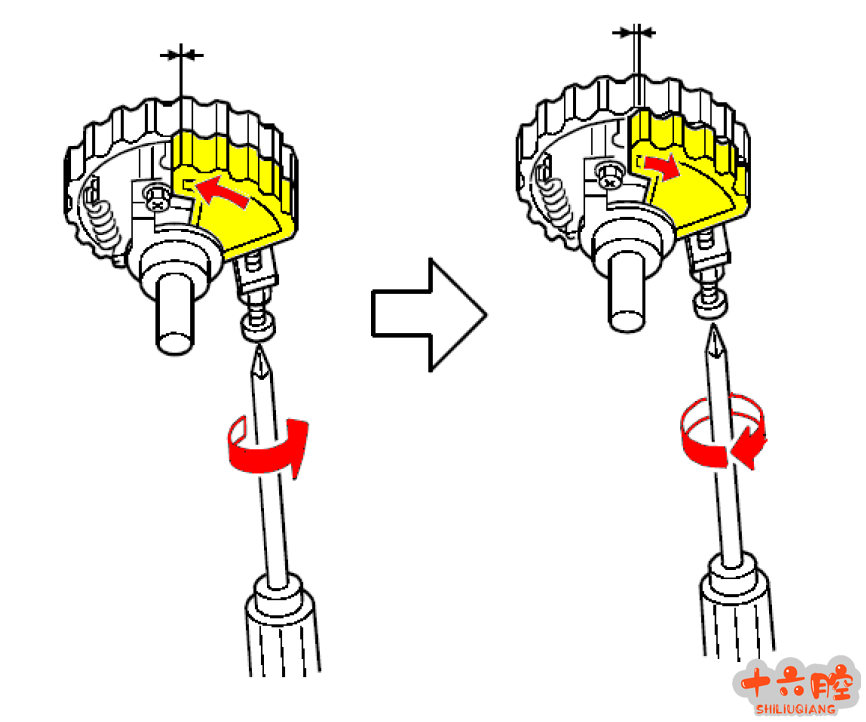

注意: 更换剪刀齿轮时需按下图操作,使两齿轮间有半个齿位的交错,这样运转时靠弹簧的拉力作用,使压筒和印筒驱动齿轮咬合的更紧密。
