[图像品质问题] 理光HQ9000印件图象缺失,图象缺失位置不定

[复制链接]
发表于 2021-10-19 09:28:11 | 显示全部楼层 |阅读模式
型号展示
机器型号: HQ9000

注意:本帖含有图片和附件资料 登录 才可查看,没有帐号?

您需要 登录 才可以下载或查看,没有账号?立即注册

×
症状
印件图象缺失,图象缺失位置不定。
原因
机器制版部不良或热敏头不良。
机器扫描部SBU板不良。
机器MPU板不良。
机器制版部与MPU连接不良。

维修过程
现场维修措施:
1)用SP8-5-1打印TH测试图形,故障依旧,排除机器扫描部SBU板不良引起故障的关系。
2)检查制版部未发现异常,更换热敏头,故障依旧。
3)更换MPU板,故障依旧。
4)检查机器制版部与MPU连接线束时发现其中有插头内一插针歪斜,数据线不能正常连接,重新调整插针位置,故障排除。

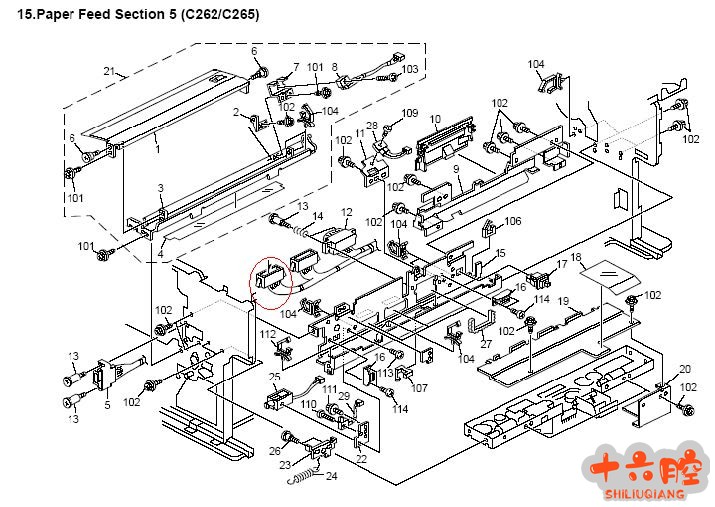

连接线束有问题插头位置如下图所示:
