[HP惠普/三星] 惠普M300激光彩打报59.C0分析和安装齿轮组注意事项

[复制链接]
发表于 2021-11-17 14:30:58 | 显示全部楼层 |阅读模式

注意:本帖含有图片和附件资料 登录 才可查看,没有帐号?

您需要 登录 才可以下载或查看,没有账号?立即注册

×
HP LaserJet Pro 300 彩色打印机 M351 系列
故障现象:
机器开机报59.C0,一般情况跟齿轮组组件有关联。下面讲解一下59.C0注意排查事项。

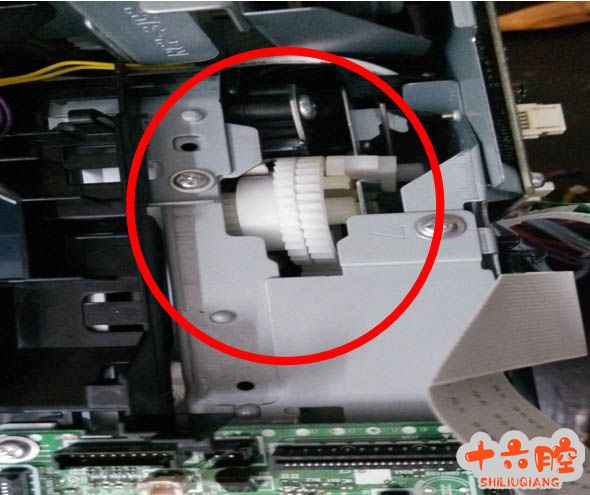

首先:打印机开机需要观察面对打印机右侧齿轮组上离合器是否正常。如下图红圈内:
正对DC板前面的部分在开机时会有一个自检动作,此时离合器会有三次离合的动作,所以首先需要查看此继电器是否有没有正常离合。

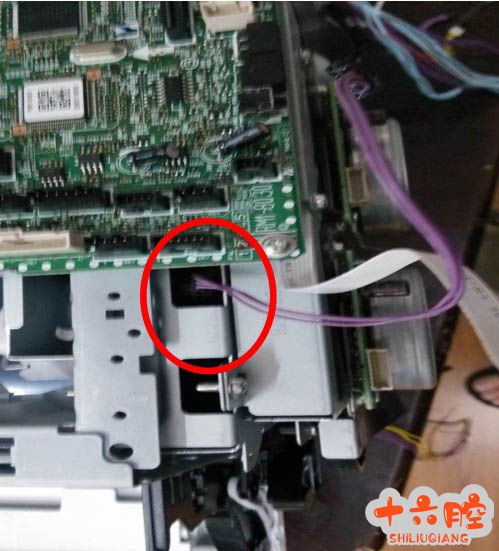

其次,如果齿轮组能正常离合,查看一下面对DC板右下方有个传感器是否正常?如下图:
此传感器的作用是感应硒鼓齿轮组是否运转正常。
[kkpay=8]如果机器安装完齿轮组后,发现打印空白,问题原因是:齿轮组没有安装到位。
齿轮组安装注意事项:
安装时需要注意齿轮组上面铁栓上面齿轮和机架上面齿轮需要相对应。如图
如何检查齿轮组是否到位?

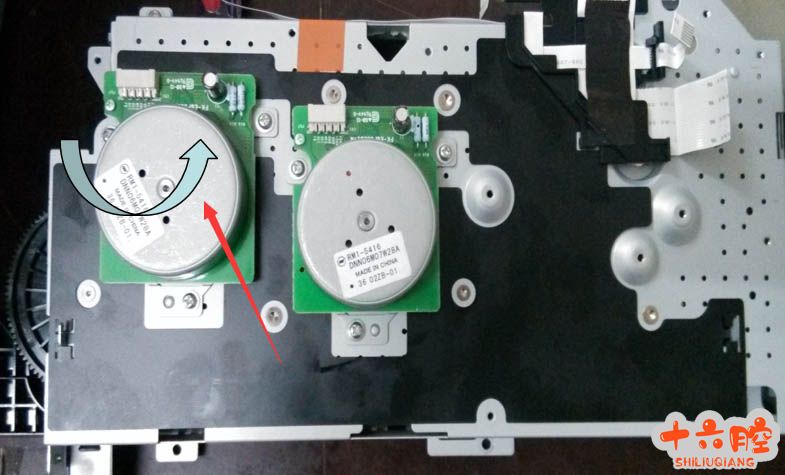

用手动转动马达左边第一马达逆时针转动,观察两点:齿轮组最上端黑杆是否能带动前后移动(这步最关键)如果无法转动可能原因是齿轮组没有和机器咬合在一起,需要重新安装。再查看齿轮组显影轮是否一致同时转动。请看图:

链接:https://pan.baidu.com/s/1sq8iXWdPTgdVpzrV8Qt9JA
提取码:d66t
[/kkpay]
安装到位后,齿轮组应是严丝合缝,没有一点不平整感觉
十六腔微信公众号:www16qiangcom
发表于 2022-12-12 11:12:08 | 显示全部楼层
谢谢分享,楼主辛苦了
