故障描述:
消费类彩机报错卡纸类故障,除了常规的纸道疏通排查后,经常需要进一步拆开进纸组件彻底排查故障点。鉴于本身的拆装复杂性,令很多同事望而却步,而进纸组件是没备件支持的,简单排查不好就整机的话会造成资源极大浪费。特整理拆装步骤,供大家参考。

解决过程:

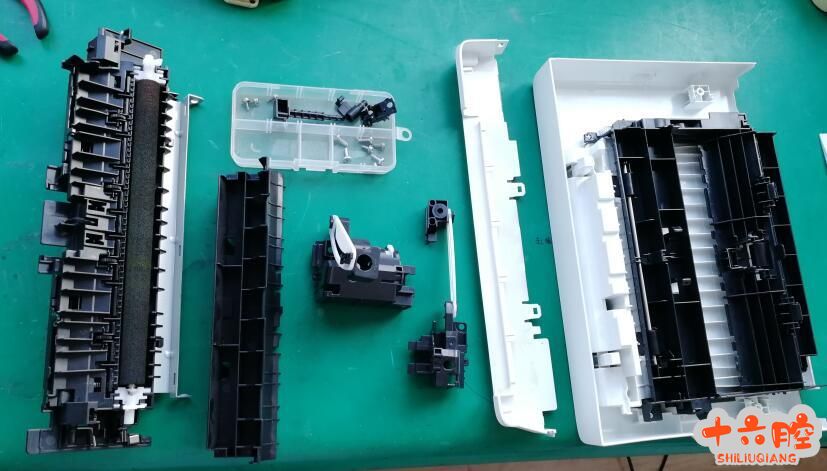

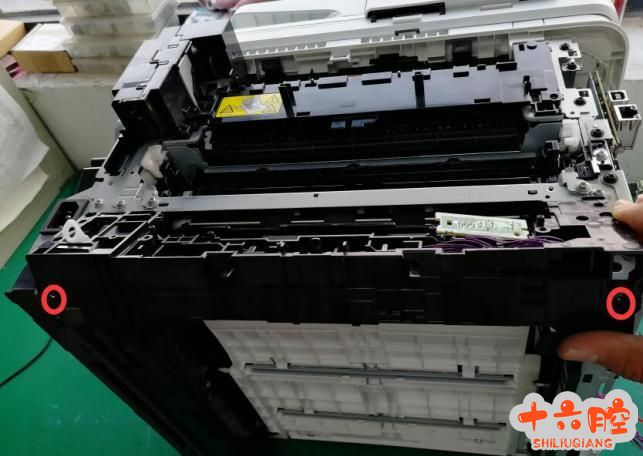

1. 前期拆除(简单拆除 不做赘述)

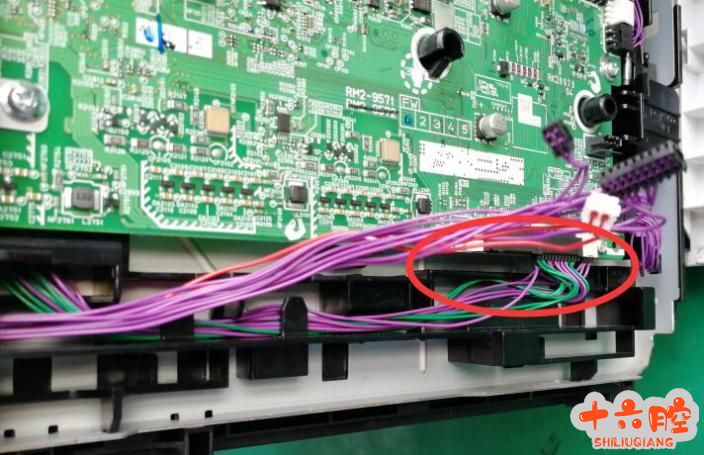

2. 下进纸组件两个螺丝,去掉传感器连接高压板线头(线头拔掉可以省掉取出主板及下面铁架) 取下进纸组件
2.jpg 3.jpg

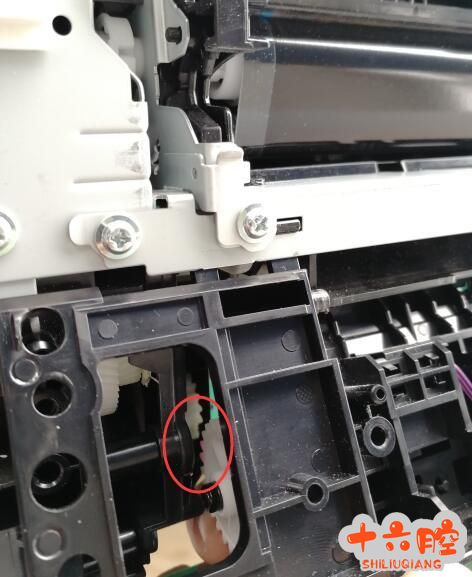

3. 关注点(左为机身齿轮缺口 右为进纸组件缺口 安装重点就是缺口的对齿)
游客,如果您要查看本帖隐藏内容请回复

5) 如果开机正常,无异响,则上转印组件测试打印。如有异响,第一时间直接拔电源,防止齿轮打坏,重新齿轮对位。
6) 对齿的时候从上面或者下面对位都可,看个人习惯,记号笔涂色方便观察。

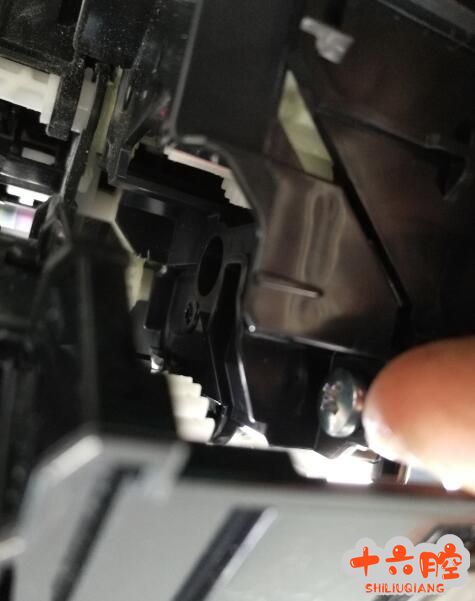

从上往下观察
从下往上观察
7) 个人习惯,可以做个小工具(曲别针一根),方便勾住齿轮去对位。

分享总结:
1. 齿轮的对位比较难,一次不成就多试几次。最小化测试有异响马上断电重装。
2. 进纸组件一般真坏掉的很少,能拆装进纸组件绝大部分进纸问题都可以解决,节约整机备件。
3. 180、281类齿轮左侧对位,老款的252、277是右侧对位,相对而言要简单多了,拆装过程大体类似。
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)。
