[佳能/奥西] 佳能对策解决双面打印复印发生折角问题

[复制链接]
发表于 2021-11-21 12:25:37 | 显示全部楼层 |阅读模式

注意:本帖含有图片和附件资料 登录 才可查看,没有帐号?

您需要 登录 才可以下载或查看,没有账号?立即注册

×
imageRUNNER 2645 系列
imageRUNNER ADVANCE 4051 系列
imageRUNNER ADVANCE 4251 系列
imageRUNNER ADVANCE 4551 系列
imageRUNNER ADVANCE 4551III 系列
imageRUNNER ADVANCE DX 4751 系列
主题:
对策解决双面输出时纸张折角问题。

故障现象
当机器输出双面纸张时,纸张前端可能出现折角。
[参考]这个故障主要发生在纸张双面输出时,纸张卷曲较大或在高湿环境下发生,如下所示现场发生纸张折角。
故障原因

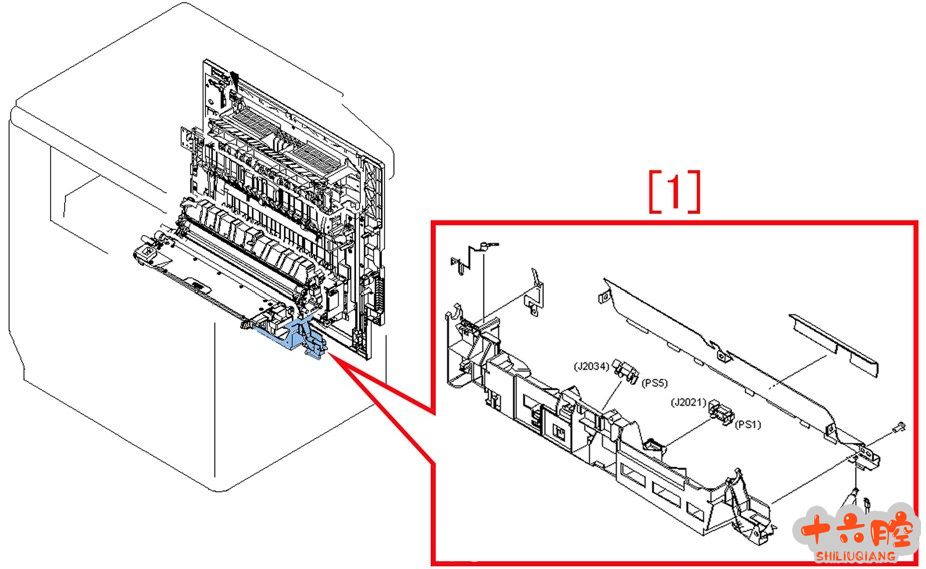

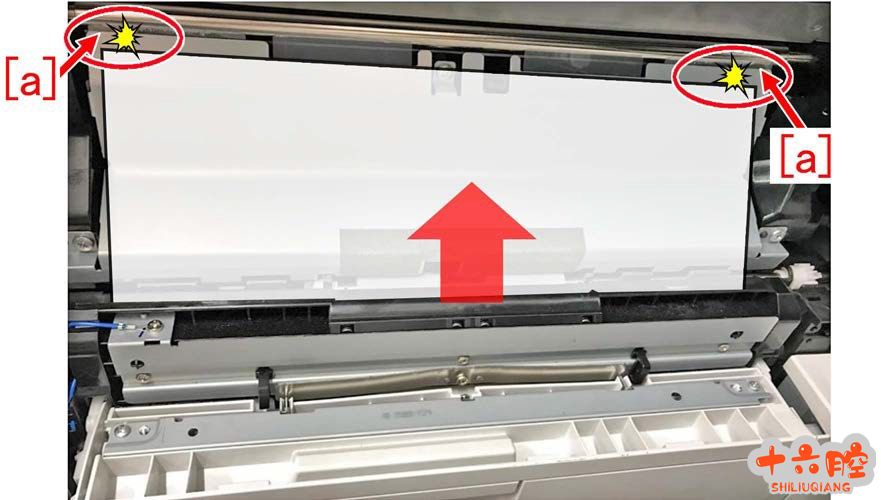

纸张边缘卷曲较大通过下图所示的纸路时,在预对位导板组件[1]与对位压力辊间隙[a]会导致发生以上折角问题。
预对位导板组件[1]
维修工作
当发生以上故障时,准备2 个塑料导片零件(对位导片FL4-0172-000),按照以下步骤将其粘贴在对位导板上。
1).关机后打开右侧门,如下图所示:
游客,如果您要查看本帖隐藏内容请回复

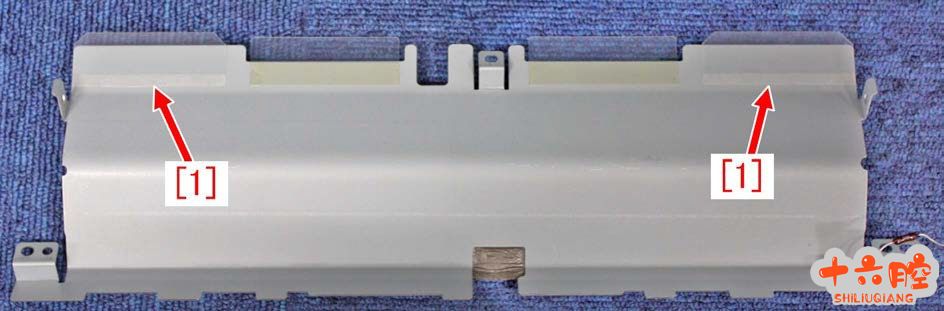

[参考]下图是已经粘贴塑料片后的预对位导板。
4).从步骤2)开始倒叙安装预对位导板。

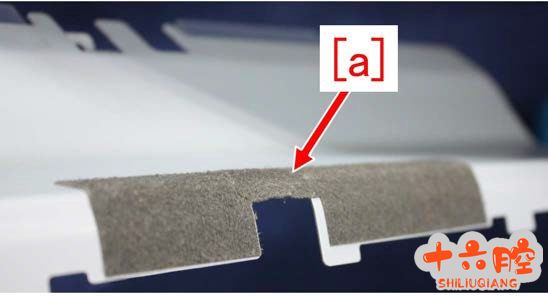

[注意]当重新安装预对位导板时,确保静电垫[a]是正确的,不要剥落或破损。
