[HP惠普/三星] 惠普中高端彩机代码59.F0不用备件图文解决方案

[复制链接]
发表于 2021-11-21 19:48:41 | 显示全部楼层 |阅读模式

注意:本帖含有图片和附件资料 登录 才可查看,没有帐号?

您需要 登录 才可以下载或查看,没有账号?立即注册

×
故障描述:
中高端彩机59.F0解决方案,以CP4025为实列分享59.F0的不使用备件解决图片讲解.
(开机就报无法就绪,或开机后打印过程中间歇性报,一般是打印个三五张就会报)

解决过程:
59.F0的报错--转印分离故障

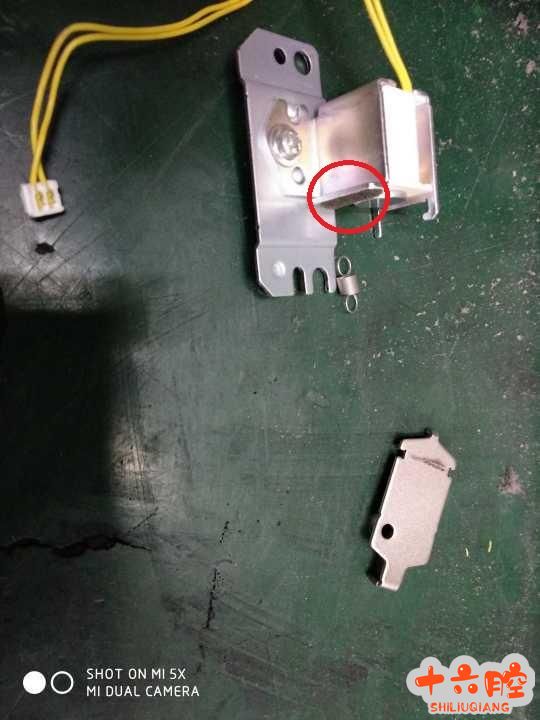

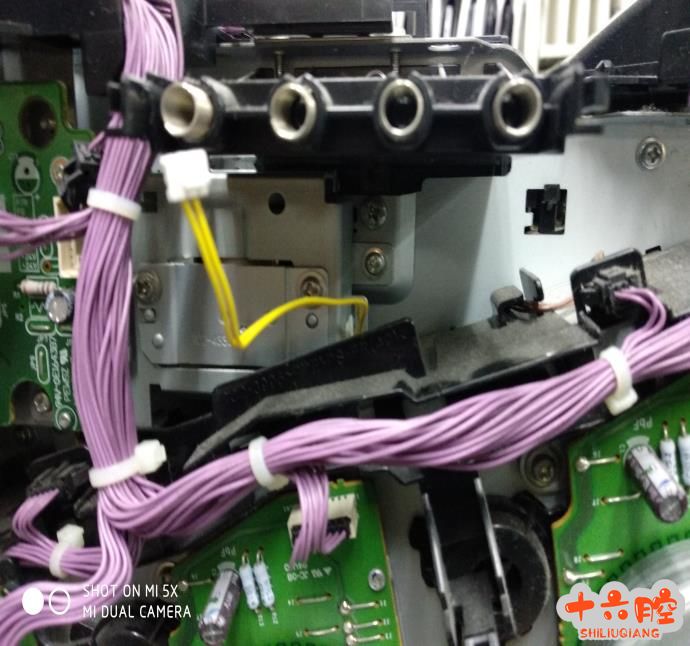

本报错通白一点讲就是ITB转印分离过程中的故障。(即继电器缩放不到位)ITB的动力来源就是加热驱动齿轮组来提供,加热驱动齿轮组里的继电器管理ITB的动力缩放。

大家可以把M1005因进纸组件中的继电器海棉垫片老化贴住,导致上纸时不停抬上纸故障性质是相同的。

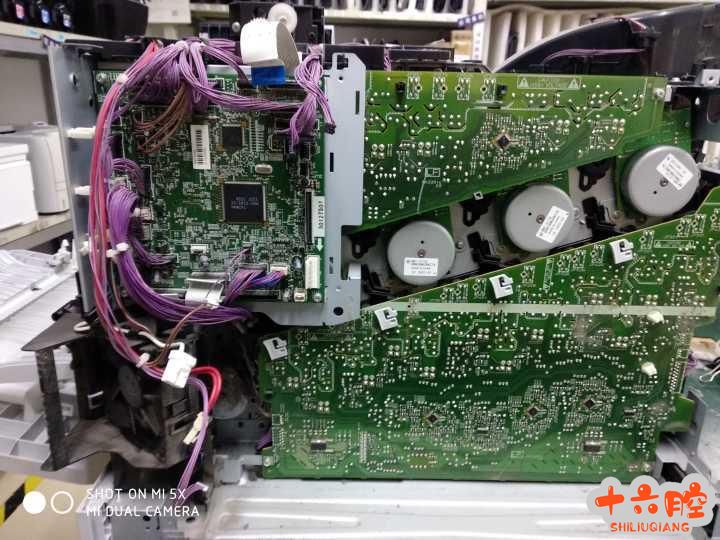

CP4025拆掉后盖,主板,电源板视图
不用换备件完美收工。可通用CP3 4 5 系列

分享总结:
激光彩机,黑白,高,低端机;结构和工作细节处理方式上会有不同,但是工作原理即成象六步骤是相同。自然很多故障报错解决方案在性质上是相通的。
本着成象六步骤对应每个步骤参与的备件,结合对应机器的印量和内部干净成度,有效的用上半自检,引擎自检,耗材屏蔽触点,NVRAM,最小化测试(去掉可附加选件),升固件。可以解决我们所见的大部分问题。
付费看帖
剩余高优质内容需要捐助 5.00 元 后可完整阅读下载
支持付费阅读,激励作者创作更好的作品。还请各位看官多多捐助啦!
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
发表于 2022-12-8 11:57:41 | 显示全部楼层
谢谢分享 楼主辛苦了
