[爱普生] 爱普生WF-5113,M5693改进更换打印头、供墨组件操作方法的维修要求

[复制链接]
发表于 2021-12-3 11:42:42 | 显示全部楼层 |阅读模式

注意:本帖含有图片和附件资料 登录 才可查看,没有帐号?

您需要 登录 才可以下载或查看,没有账号?立即注册

×
WF-5113 / WF-5623 / WF-M5193 / WF-M5693 / WF-6093 / WF-6593 / WF-8093 /WF-8593 / WF-R8593改进更换打印头、供墨组件操作方法的维修要求
1. 概述
在更换打印头或供墨组件的维修过程中,易发生墨管与打印头之间安装不牢固的情况。
(墨管连接不牢固有产生漏墨的风险)
为避免此类情况发生,请在更换打印头或供墨组件时按照以下要求来操作。

2. 适用机型
WF-5113 / WF-5623
WF-M5193 / WF-M5693
WF-6093 / WF-6593
WF-8093 / WF-8593 / WF-R8593

3. 操作方法

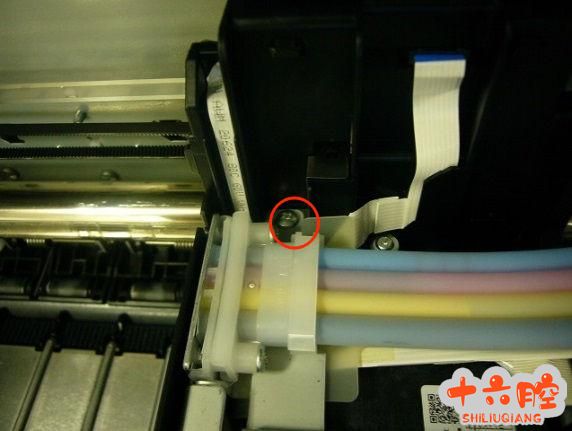

1) 将墨管连接口插入打印头上部的接口中,将墨管接口下方两颗螺钉固定(见下图)
(螺钉型号: C.B.EP-TITE SCREW, 2.6x17(B=14), F/ZN-3C)
注意点:
两颗螺钉先不要上紧,用手上下左右推动墨管接口,确定其不会晃动再拧紧两颗螺钉。

游客,如果您要查看本帖隐藏内容请回复

(螺钉型号:C.B.P-TITE SCREW, 2.5x10, F/ZN-3C)
此步骤仅针对WF-6 系、WF-8 系机型
