理光MP2555系列报代码SC144扫描架故障

艺东 · 发表于 2022-3-11 10:43:02

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

MP2555 报SC144，更换扫描单元（SBU）、IPU（图像处理板）及BCU（基础引擎控制板）后，依旧报错。
维修过程
现接到相关报告，就对应扫描单元（SBU）、IPU（图像处理板）及BCU（基础引擎控制板）出现故障后，更换测试维修时必须要注意上述两个零件的新旧版本，否则无法消除代码，更可能损坏零件：
1. 现在Cor-C1.5（MP2555SP ~ MP6055SP）机型，通过订购或索赔流程收到的扫描单元有新旧两种：新零件号为：D0BQ1640，与Met-MF3（MC2001、IMC2000 ~IMC6000）相同，旧零件号为：D0AC1640：。新旧零件区别如下图：

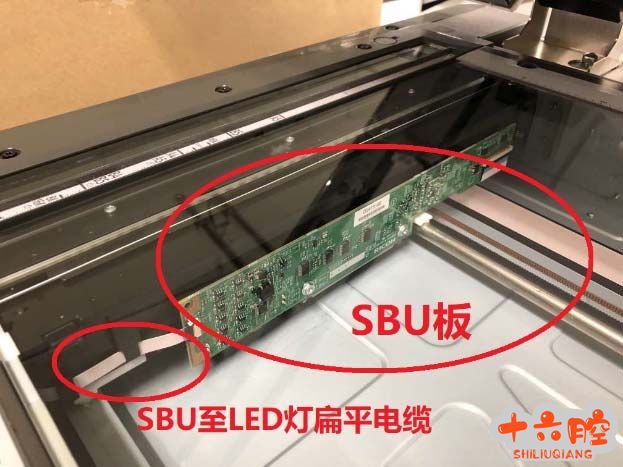

新零件

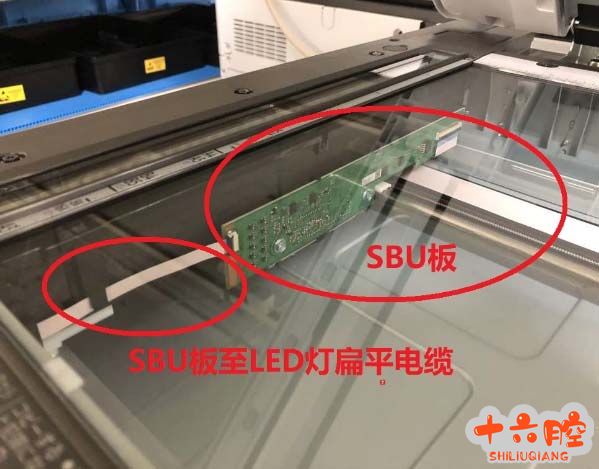

旧零件
区别1：新零件的SBU板比旧零件的短
区别2：新零件的SBU板至LED灯的扁平电缆比旧零件长
2. Cor-C1.5（MP2555SP ~ MP6055SP）机型的IPU 板已变更为全新零件，新零件号为：D2955644，此零件与旧款IPU 板有很大区别，旧零件号为：D2955640，，区别如下：

非常重要：更换注意点：
1. 首先二块PCB（扫描单元、IPU），必须全部是旧款或者全部是新款。
2. 在步骤1的前提下，还需要注意BCU及CTL（控制器板）的固件版全是新款零件的固件版本要求：需要升级package固件包到D2895581F V6.00或以上版本
1）BCU 引擎: 版本2.10:05或以上版本
2）CTL 系统/复件: 版本 1.24.3 或以上版本

剩余高优质内容需要捐助 5.00 元后可完整阅读下载

捐助查看

支持付费阅读，激励作者创作更好的作品。还请各位看官多多捐助啦！
