理光IM C3500分页器SR3270 装订A4 长边出纸时显示卡纸

艺东 · 发表于 2022-5-1 17:17:36

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

症状：SR3270 装订A4 边钉时卡纸（长边出纸），A3 和A4 短边出纸输出正常。

分析过程:
1．选择A4 长边出纸装订时纸张卡在最终加工器入口处，A3 和A4 长边出纸正常，无卡纸现象。
2．不使用装订功能，A4 长边出纸复印测试，也出现卡纸情况，卡纸位置和使用装订功能时相同，故排除装订单元故障。
3. 因使用A3 和A4 短边出纸测试正常，故排除纸路故障。

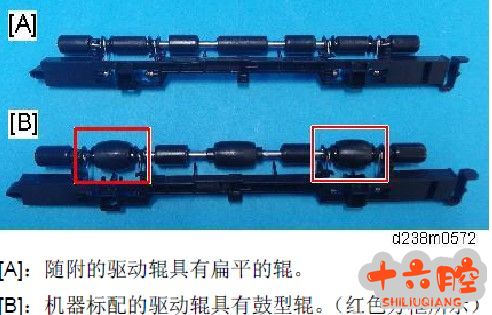

4. 拆除桥接单元时检查出纸口处的驱动辊时发现，安装时未更换桥接单元随附的扁平驱动辊A。（下图）

5. 更换桥接单元随附的驱动辊后故障解决。
解决方案：更换桥接单元随附的驱动辊后故障解决。
注：新机安装时一定参考维修手册对主机及选购件进行安装！
