[理光] 理光DD3344制版不全问题 求老师傅帮帮看。

[复制链接]
发表于 2022-6-2 22:23:57 | 显示全部楼层 |阅读模式

注意:本帖含有图片和附件资料 登录 才可查看,没有帐号?

您需要 登录 才可以下载或查看,没有账号?立即注册

×
机器:理光 DD3344
故障:制版不全。
排查过程:

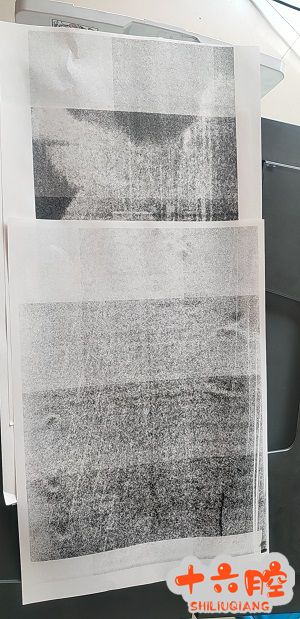

      开机107 进入维修模式 8# 10# 6# 打印 发现如图。  按理正常是差不多占满一张8K纸。但这个打印才有A4横向大小 两头都看不到。疑惑:在维修模式下打印测试页应该不和扫描台有关系。直接判断是热敏头问题。 接着拆下热敏头装到另一台同型号机器上。尽然没有问题。拆另一台正常机器的热敏头过来装上 ,故障依旧。拆开前后盖。出纸后盖,全机清尘。通电测试,故障依旧。更换主板,同样不行。故障机主板和正常机器主板对调。 就正常的。说明 主板也没问题。在对调sio板 故障依旧。故障机的 sio板在另一台机上也正常。断电 排查电源板到热敏头的排线。蜂鸣档一个一个孔测,线路没问题。接上 通电制版测电压 15V 稳定正常。怀疑过扫描台,ASP长度感应器,擦洗,更换,  都不行。 头大了。请老师傅们 这是什么问题?

有师傅说 送纸台的大小宽度有纸张大小传感器。影响制版的大小。我查了下。并没看到那个传感器。
更多图片 小图 大图
组图打开中,请稍候......
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
 楼主| 发表于 2022-6-13 20:18:20 | 显示全部楼层
艺东 发表于 2022-6-9 22:47
这种问题麻烦,东西都换完了

问题解决了。是成像线路问题。更换就好了。
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
发表于 2022-6-4 11:48:59 | 显示全部楼层
机器出现故障未制版不全,测试热敏头打印效果也是不全发黑,确认为热敏头故障,倒换热敏头后故障依旧在,又更换电源板,主板测试一样的效果,后开始检查机器排线,最终确认为往热名头走的排线烧坏导致的此次问题。更换排线后故障解除

点评

理光的论坛里面见过,可是我用万用表一个一个孔检查了。没有断线的情况。  详情 回复 发表于 2022-6-4 22:25
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
 楼主| 发表于 2022-6-4 22:25:20 来自十六腔APP | 显示全部楼层
艺东 发表于 2022-6-4 11:48
机器出现故障未制版不全,测试热敏头打印效果也是不全发黑,确认为热敏头故障,倒换热敏头后故障依旧在,又 ...

理光的论坛里面见过,可是我用万用表一个一个孔检查了。没有断线的情况。
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
发表于 2022-6-7 08:17:43 来自十六腔APP | 显示全部楼层
最麻烦的就是这种问题,都换了都不行,会不会是滚筒有问题

点评

跟滚筒没有关系。 不过我也换过了。一样故障。 今天我把另一台好的机器拉过来。把主板,电源板,sio板 ,扫描台上的扫描板 扫描头,制版台。统统换过去一轮。还有连接制版台的排线统统换了。故障依旧。 我是彻底服  详情 回复 发表于 2022-6-8 14:20
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
 楼主| 发表于 2022-6-8 14:20:03 | 显示全部楼层
艺东 发表于 2022-6-7 08:17
最麻烦的就是这种问题,都换了都不行,会不会是滚筒有问题

跟滚筒没有关系。 不过我也换过了。一样故障。
今天我把另一台好的机器拉过来。把主板,电源板,sio板 ,扫描台上的扫描板 扫描头,制版台。统统换过去一轮。还有连接制版台的排线统统换了。故障依旧。  我是彻底服了......

点评

制版完后,那个滚筒上有字没,更换印刷纸盘的尺寸检测板,上面的接触点老化了,有时候接触不良。  详情 回复 发表于 2022-6-8 14:28
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
发表于 2022-6-8 14:28:01 | 显示全部楼层
youkugood 发表于 2022-6-8 14:20
跟滚筒没有关系。 不过我也换过了。一样故障。
今天我把另一台好的机器拉过来。把主板,电源板,sio板  ...

制版完后,那个滚筒上有字没,更换印刷纸盘的尺寸检测板,上面的接触点老化了,有时候接触不良。

点评

这款机器 印刷纸盘只有 纸张用尽传感器。 制版的时候应该受限制了.. 付图一张(左边是故障机印的。右边是正常机器印的)都是在同一个测试模式下印出来的。  详情 回复 发表于 2022-6-8 14:57
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
 楼主| 发表于 2022-6-8 14:57:19 | 显示全部楼层
艺东 发表于 2022-6-8 14:28
制版完后,那个滚筒上有字没,更换印刷纸盘的尺寸检测板,上面的接触点老化了,有时候接触不良。

这款机器 印刷纸盘只有 纸张用尽传感器。  制版的时候应该受限制了..

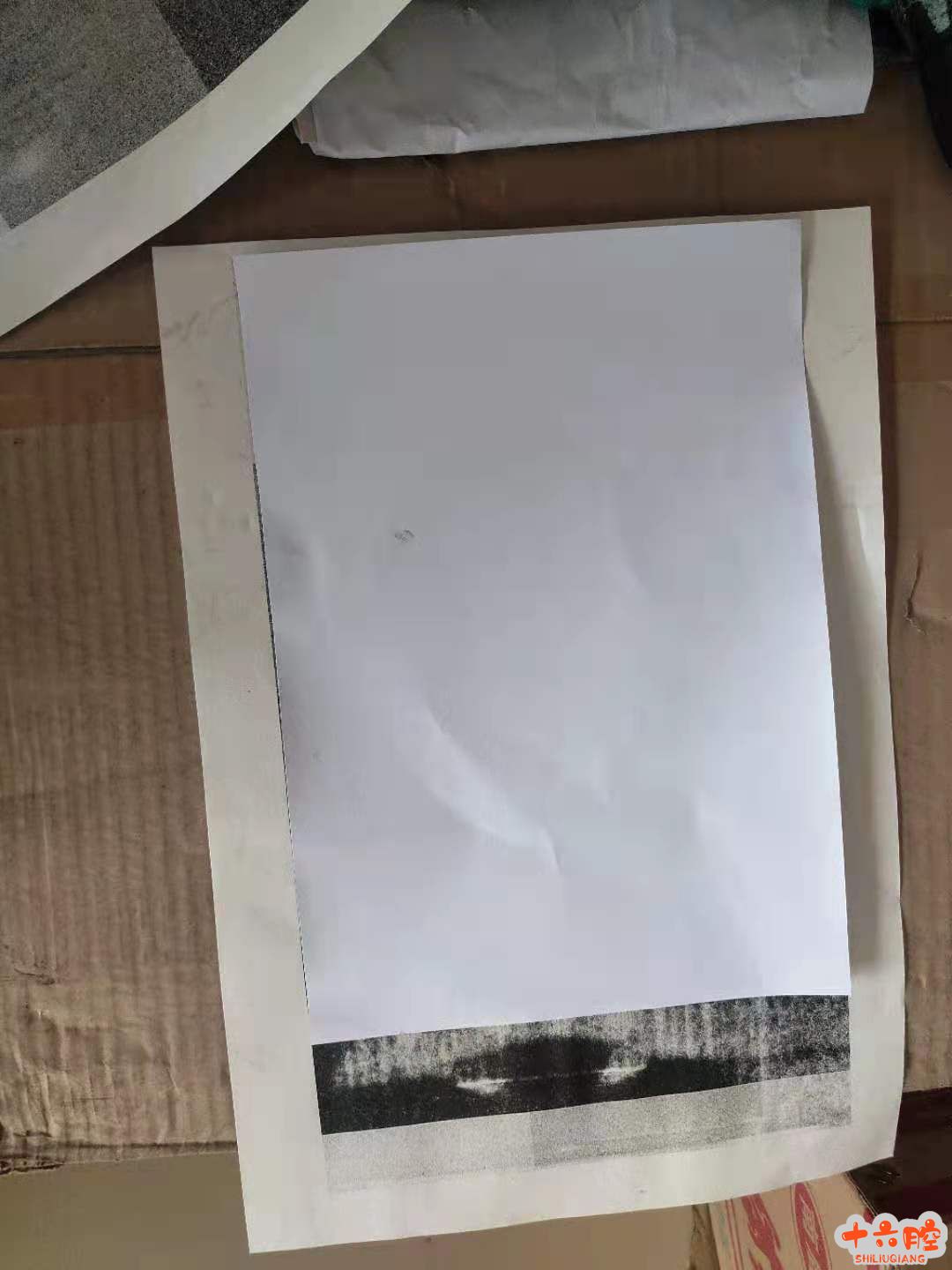

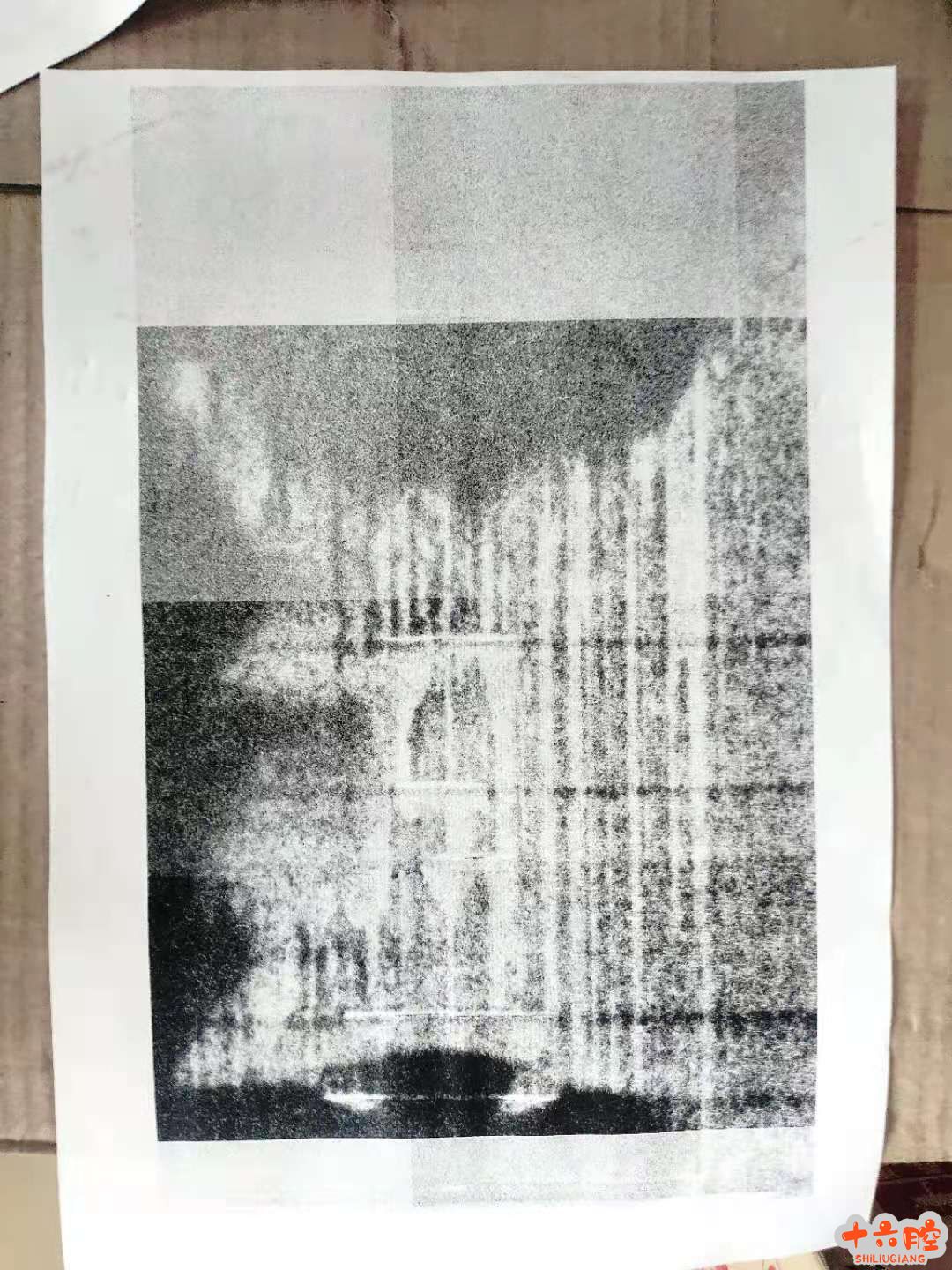

付图一张(左边是故障机印的。右边是正常机器印的)都是在同一个测试模式下印出来的。

点评

这种问题麻烦,东西都换完了  详情 回复 发表于 2022-6-9 22:47
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
发表于 2022-6-9 22:47:06 来自十六腔APP | 显示全部楼层
youkugood 发表于 2022-6-8 14:57
这款机器 印刷纸盘只有 纸张用尽传感器。  制版的时候应该受限制了..
付图一张(左边是故障机印的。右边 ...

这种问题麻烦,东西都换完了

点评

问题解决了。是成像线路问题。更换就好了。  详情 回复 发表于 2022-6-13 20:18
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
