理光IMC3000器频繁出现SC569-00 代码，有时开关机可以消除

艺东 · 发表于 2022-7-28 12:16:56

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

症状
IMC3500 机器频繁出现SC569-00 代码，有时开关机可以消除。

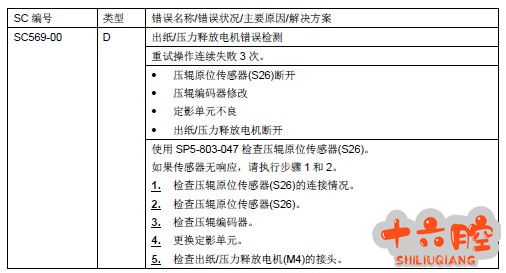

查询维修手册SC569-00 代码解释见下图：

诊断过程
1) 检查压辊原位传感器并重新连接插头，故障依旧。
2) 使用输入检查SP5-803-047 测试压辊原位传感器，传感器正常。
3) 检查压辊编码器，未见异常。
4) 更换定影单元，故障依旧。
5) 检查并重装出纸/压力释放电机插头，故障依旧。
6) 使用输出检查SP5-804-037 测试出纸/压力释放电机，电机无负载时正常，有负载时会出现转不动或不转现象。

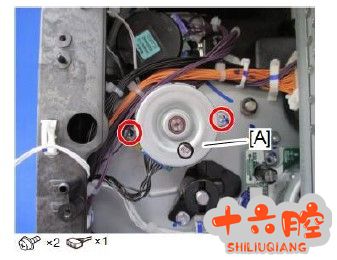

7) 更换出纸/压力释放电机后，机器正常。零部件见下图【A】：
