[兄弟] 兄弟彩色激光打印机故障维修案例DCP-9020CDN,HL-3040CN,HL-3070CW,MFC-9120CN

[复制链接]
发表于 2022-8-17 10:37:14 | 显示全部楼层 |阅读模式

注意:本帖含有图片和附件资料 登录 才可查看,没有帐号?

您需要 登录 才可以下载或查看,没有账号?立即注册

×
1. 77 报告的判读
2. 色彩校准
3. 常见故障
4. 其他故障案例

校准的原因:打印图片或文字时图象偏淡,颜色不够鲜艳
校准的目的:使图象更鲜艳
校准的方法:通过更新打印驱动程序的版本,以及调节驱动程序中相关的设置
HL-3040CN 开机显示 “NO WASTE TONER”
兄弟DCP-9020CDN 开机报错 “无废粉仓”
兄弟DCP-9010CN 无法打印 29
BCL HL-3040CN系列 报错“ 无法打印 29 ”
MFC-9320CW 彩色打印有重影
MFC-9120CN 打印异响
MFC-9140CDN 开机报错误代码“ D900 ”
HL4150-CDN 报无纸盒
DCP-9055CDN 无法打印 报错“2B”
MFC-9120CN 开机报错 “ 1A ”
HL-3070CW开机或打印一张报ME40
DCP-9055CDN 报无法打印40
MFC-9120CN 高压板控制板导致“EC”故障
HL-3040CN 开机报错70
MFC-9465CDN 报“无法打印70”
HL-4150CDN 打印黑白正常,打印彩色输出白纸
兄弟HL-4150CDN 打印输出图像有明显网格
兄弟MFC-9465CDN 收彩色传真输出为黑白
当定影有故障时,可能报 “Fuser Error” 或 ME 54/58/59/68/69/6A-6F/76/78 另外打印样张可能存在以下打印故障。
兄弟HL-4150CDN 纸盒传感器杆故障
兄弟HL-3040CN 打印重影
兄弟HL-4050CDN 打印发灰
兄弟MFC-9120CN 开机无显
兄弟HL-4040CN 开机报 “EL” 错误
兄弟HL-3040CN 开机报1A故障
兄弟MFC-9840CDW开机异响,机器报无纸盒
兄弟HL-3070CW开机或打印一张报ME40
兄弟MFC-9465CDN 出纸时有异响 并卡纸
兄弟MFC-9440CN 卡纸
兄弟HL-4150CDN 打印黑白正常,打印彩色输出白纸
兄弟MFC-9320CW 彩色打印有重影
兄弟MFC-9120CN 打印异响
兄弟MFC-9465CDN 报“无法打印70”
链接:https://pan.baidu.com/s/11XEHdZvA9roPTJowuGH4Nw

付费看帖
剩余高优质内容需要捐助 10.00 元 后可完整阅读下载
支持付费阅读,激励作者创作更好的作品。还请各位看官多多捐助啦!
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
 楼主| 发表于 2022-8-17 10:52:24 | 显示全部楼层
故障现象:HL-4050CDN打印的彩色图像颜色发灰,与过春节前打印的文稿有明显差异。
维修过程:
在打印机的操作面板做色彩的校准,改变不大。
解决方式:
在驱动程序中选择‘首选项’里面的‘高级选项’,进入‘其他打印选项’,选中‘色彩校准’一栏,在左侧点击‘开始色彩校准’几分钟以后结束,将‘使用校准数据’前的复选框打勾,再点击应用。
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
 楼主| 发表于 2022-8-17 10:52:45 | 显示全部楼层
机型:HL-3040CN
故障现象:
客户送修一台HL-3040CN彩机,先前已经送修过,故障为开机报1A故障,根据兄弟网站上一篇“BCL系列DCP-9010CN开机报1A故障”案例,查看机器高压触点和硒鼓,发现硒鼓变形,扳正后打印正常。客户又打印2000多张后又报1A故障,关机后重新开机能够正常待机和打印,检查高压触点和硒鼓,没有发现问题。
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
 楼主| 发表于 2022-8-17 10:51:45 | 显示全部楼层
兄弟HL-3040CN 打印重影
故障现象: HL-3040CN只作黑白打印(如77报告)时会重影(重影部分很淡),只要有彩色参加打印就正常。(如图)。
修复过程:
1,执行色彩校准和显影偏压校正,故障依旧;
2,分别更换主板,引擎板,高压板,故障依旧;
3,分别更换所有鼓和粉,故障依旧;
4,更换转印带,废粉仓,故障依旧;
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
 楼主| 发表于 2022-8-17 10:53:35 | 显示全部楼层
机型: MFC-9440CN
机器故障:开机正常,打印时经常会发生纸张走到定影传感觉臂处并报卡纸。
故障排除:
1、首先考虑是否是定影传感臂有断裂,或定影传感器坏。经过检查定影传感臂 未发现断裂或不能复位的现象,通过”32”代码检测定影传感器也是正常。排除定影组件的可能性。
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
 楼主| 发表于 2022-8-17 10:54:30 | 显示全部楼层
机型:MFC-9465CDN
故障现象:
屏幕显示“无法打印 70”代码故障。接到该机后,检查发现随机耗材完整,没有加粉痕迹,加电,发现机器运转到加热时,从后盖观察发现定影灯管有亮光(说明机器定影灯在加热),但定影部分却无法象正常预热那样转动,然后出现无法打印70代码故障。
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
 楼主| 发表于 2022-8-17 10:41:39 | 显示全部楼层
当定影有故障时,可能报 “Fuser Error”
或 ME 54/58/59/68/69/6A-6F/76/78
另外打印样张可能存在以下打印故障。
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
 楼主| 发表于 2022-8-17 10:41:48 | 显示全部楼层
当AC/BC/BC2 机型的激光器有故障时,会出现故障代码:
ME 20-23/55/71-73/EB
打印样张也可能出现以下打印故障
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
 楼主| 发表于 2022-8-17 10:42:24 | 显示全部楼层
机型: HL-3040CN
故障现象:
客户送修一台HL-3040CN,故障现象为:开机后报“PRINTUNABLE 28”。参考维修手册(见图1),更换硒鼓驱动组件后,开机显示“NO WASTE TONER”。更换一个废粉仓后故障依旧,更换废粉仓传感器(LM9221001)、高压板均无效,检查各高压触点也正常。
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
 楼主| 发表于 2022-8-17 10:43:04 | 显示全部楼层

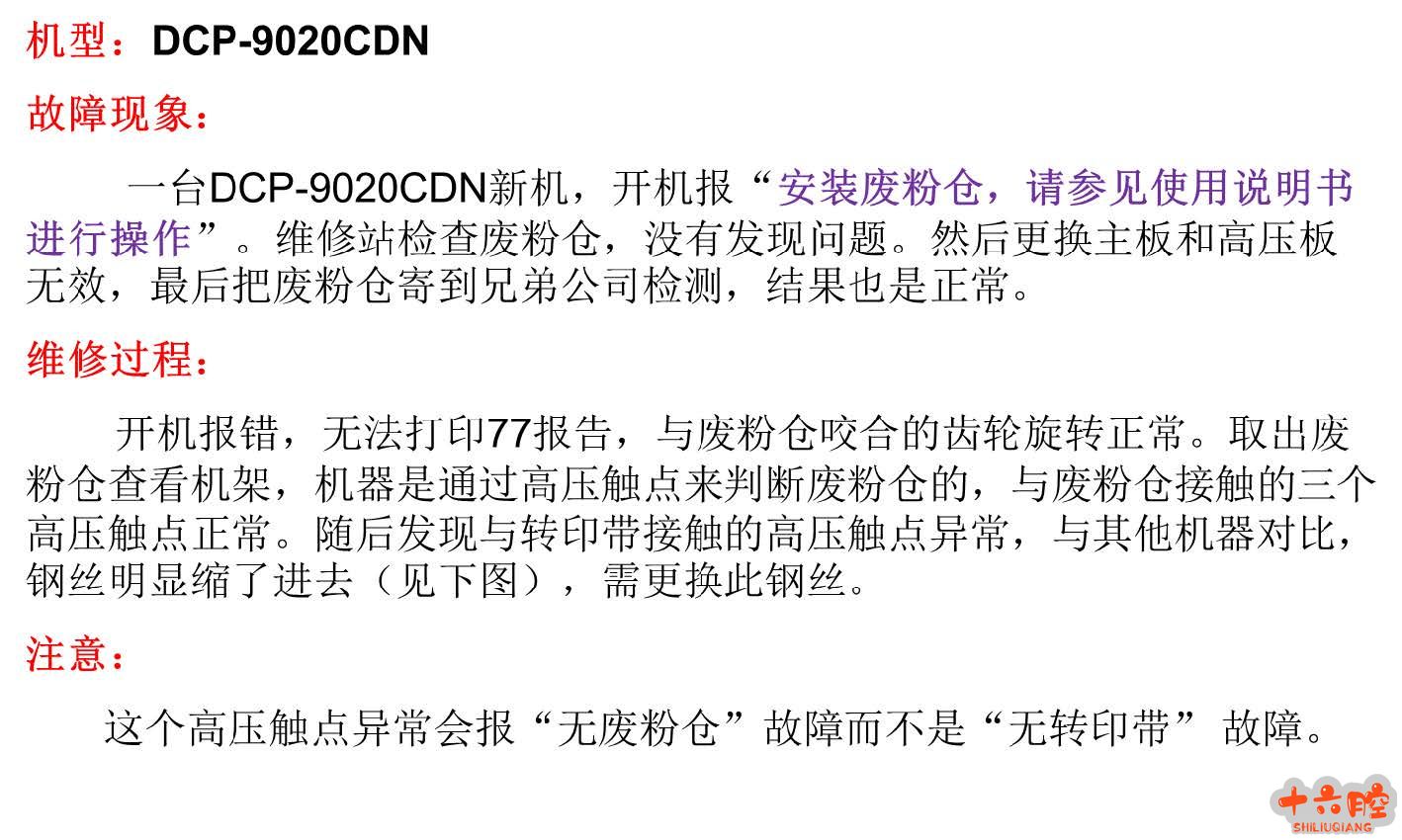

DCP-9020CDN 开机报错 “无废粉仓”

DCP-9020CDN 开机报错 “无废粉仓”.jpg
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
 楼主| 发表于 2022-8-17 10:43:17 | 显示全部楼层
机型:HL-3040CN
故障现象:开机预热过程中LCD显示“print unable 29”.
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
 楼主| 发表于 2022-8-17 10:43:34 | 显示全部楼层
机型: DCP-9010CN
故障现象:
该机器在正常使用时偶尔会提示“Print Unable 29”故障。
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
 楼主| 发表于 2022-8-17 10:43:47 | 显示全部楼层
机型:MFC-9320CW
故障现象:
1、彩色打印有重影,黑色打印正常。同一样张,黑色部分正常,彩色部分有重影。
2、66色彩定位调节值,主板保存不住。
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
 楼主| 发表于 2022-8-17 10:44:06 | 显示全部楼层
机型:MFC-9120 CN
故障现象:
一台开箱不良机器,通电能够正常待机,打印和复印时发出“呼呼”声,查看77报告,没有卡纸记录,把耗材放到另一台机器上打印时无异响。
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
 楼主| 发表于 2022-8-17 10:44:15 | 显示全部楼层
机型: MFC-9140CDN
故障现象:
开机报错D900代码,无法初始化,按任何键无反应,无法打印77报告。
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
