理光IMC2000 印品出现奇怪的白底图像每个颜色都有

绝对湿度 · 发表于 2022-9-1 16:15:47

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

症状
一台理光IMC2000 印品出现奇怪的白底图像，各色均有；

可能的原因：
PCDU 不良/ITB 不良/LDU 不良/板路不良

维修过程
1.现场查看故障情况，发现该机的图像输出在四色样图中均有出现，且故障一摸一样，初步判定与PCDU、LDU 关联不大；

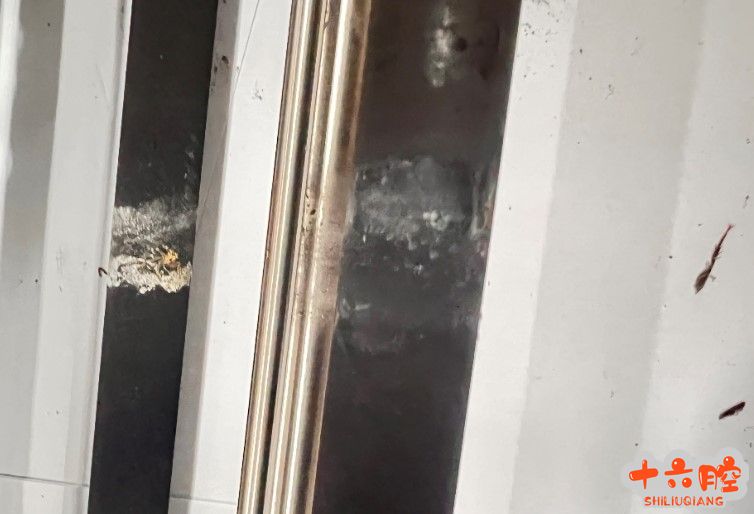

2. 检查ITB 单元后发现ITB 与PTR 接触点的金属偏压辊上有蟑螂腿，由于该蟑螂腿阻碍了偏压辊的正常放电面积，造成印品出现了不规则白色区域；
故障点：

3. 清洁障碍物后再次检查印品，印品故障并未修复，出现了新的图像故障
4. 检查新故障所涉及的颜色，四色都有出现，由于之前的图像故障于PTR 接触点有关，随即怀疑该故障是由于PTR 纸张转印辊损坏造成，更换PTR 后故障依旧；
5.更换之前所清洁的ITB 纸转金属印偏压辊，故障依旧；

游客，如果您要查看本帖隐藏内容请回复

740317458 · 发表于 2022-9-11 16:39:55

感谢分享

zl108958425 · 发表于 2022-12-6 11:41:19

谢谢分享楼主辛苦了

281007718 · 发表于 2022-12-12 23:06:39

I'm so
