[使用方法] 理光彩色复印机IMC2000-C6000 接近传感器工作原理和运行设置

[复制链接]
发表于 2022-10-8 17:43:43 | 显示全部楼层 |阅读模式
型号展示
机器型号: IM_C2000_C2500_C3000_C3500_C4500_C6000/M_C2001

注意:本帖含有图片和附件资料 登录 才可查看,没有帐号?

您需要 登录 才可以下载或查看,没有账号?立即注册

×
IMC2000-6000 接近传感器工作原理和运行设置

注意:该系列机型的接近传感器并不是指感应到操作员接近机器后直接解除节能完成待机,而是缩短机器恢复到全面操作所需的时间(预恢复模式)

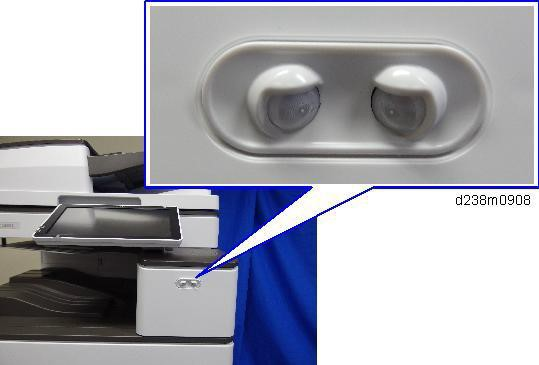

接近传感器位于主机的右上角。
机器闲置很长一段时间后,当接近传感器检测到机器前面有人时,在操作员触摸机器或操作面板前,该传感器会向机器发出信号,使机器准备快速恢复到运行状态,缩短机器恢复到全面操作所需的时间(预恢复模式)。接近传感器采用红外线技术,可以检测机器前面150°弧度1.8 m(6 英尺)距离范围内是否
存在操作员

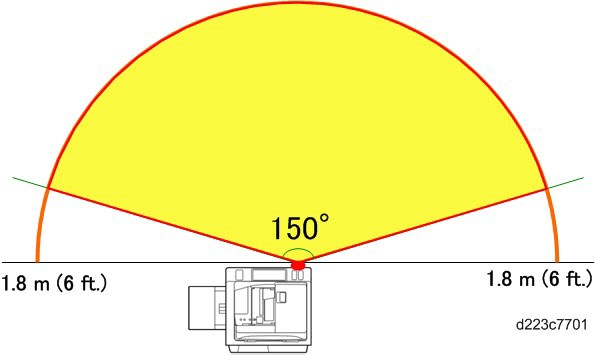

下图显示了该传感器在地面上的覆盖区域图像。
基本上,该传感器能够检测到从约1.8m 的距离靠近机器的操作员。但是,也可能检测到通过此区域的人员。该红外线传感器的检测性能受环境温度影响。检测距离在环境温度较低时会增加,在环境温度较高时会缩短。作为参考,当环境温度升高到28°C 及以上时,检测距离从1.8 m 开始缩小。该传感器斜向下覆盖机器前面的区域,检测人的腿部(约在膝盖)。其检测性能受人员所穿衣服类型影响。
传感器操作
接近传感器的操作分为三个阶段:
1.第一阶段,该传感器检测到机器前面的弧度范围内有操作员,然后向机器发出信号,使其退出STR模式(或引擎关闭模式)并进入预恢复模式。
2.第二阶段,进入预恢复模式后,机器立即将引擎关闭模式定时器重置为5 分钟。如果5 分钟内操作员没有触摸机器,机器会返回引擎关闭模式。如果操作员触摸LCD,或打开并关闭ADF 或前门等,机器转为待机模式。
3.第三阶段,机器进入待机模式后,如果操作员没有开始操作,机器将逐步从待机模式降至低功耗模式、安静模式、引擎关闭模式,然后最终进入STR 模式。

相关SP 代码
有一个接近传感器相关的SP 代码:SP5102-203 自动检测:人体检测检查。这是一个开启/ 关闭检查。
输入“0”关闭该传感器。输入“1”开启该传感器。
此SP 用于检查该传感器的运行情况。它确认该传感器能够正常关闭和开启。(默认值:开启)。无论“用户工具”设置如何,这项检查都可以使用。即使使用“用户工具”关闭了该传感器,也可使用此SP 代码进行检查。

理光IMC2000-C6000开机自检显示错误代码SC370

理光IMC2000-C6000 VSG 调整和 TD传感器初始化结果释义

理光IMC2000-C6000 线位置调整结果释义和详细说明

理光IMC2000-C6000过程控制结果释义和详细说明
付费看帖
剩余高优质内容需要捐助 10.00 元 后可完整阅读下载
支持付费阅读,激励作者创作更好的作品。还请各位看官多多捐助啦!
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
发表于 2022-10-8 17:54:28 来自十六腔APP | 显示全部楼层
多谢分享,先学习一下
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
发表于 2022-10-8 19:58:36 来自十六腔APP | 显示全部楼层
感谢分享
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
发表于 2022-11-23 17:00:26 | 显示全部楼层
学习一下
