[佳能/奥西] 佳能C3835,C3222L更换墨粉瓶驱动组件时的注意事项

[复制链接]
发表于 2022-11-2 14:48:19 | 显示全部楼层 |阅读模式

注意:本帖含有图片和附件资料 登录 才可查看,没有帐号?

您需要 登录 才可以下载或查看,没有账号?立即注册

×
产品型号:
imageRUNNER ADVANCE DX C3835
imageRUNNER ADVANCE DX C3830
imageRUNNER ADVANCE DX C3826
imageRUNNER C3226
imageRUNNER C3222L

[描述]

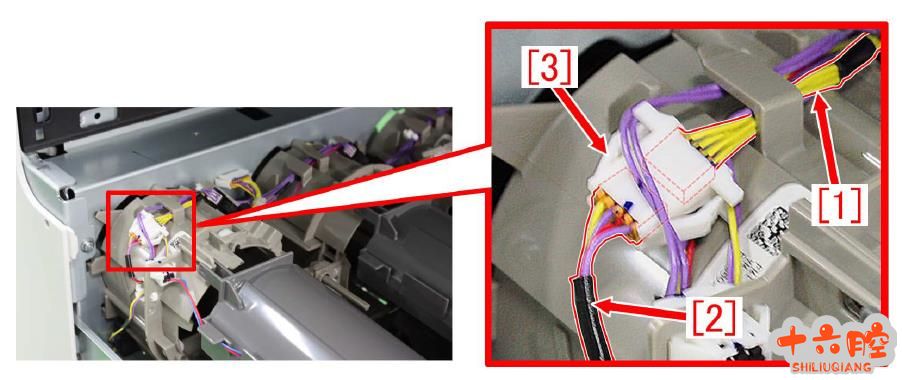

由于生产原因,更换了墨粉瓶驱组件连接部分的线束[1](Y, M)、连接部分的线束[2](C, K)和插槽[3]。

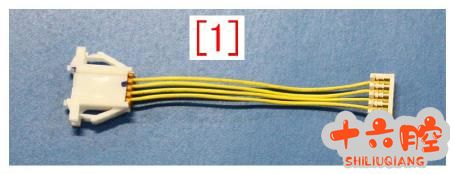

根据上述变化,更换墨粉瓶驱动组件时,需要使用新的连接线束(FM3-M950-000)[1]作为维修零件。跟进[维修工作]并进行更换工作。
[参考]
按序列号进行判断,与[出厂时以对应序列号]相同或更晚的墨粉瓶组件的变化如下。

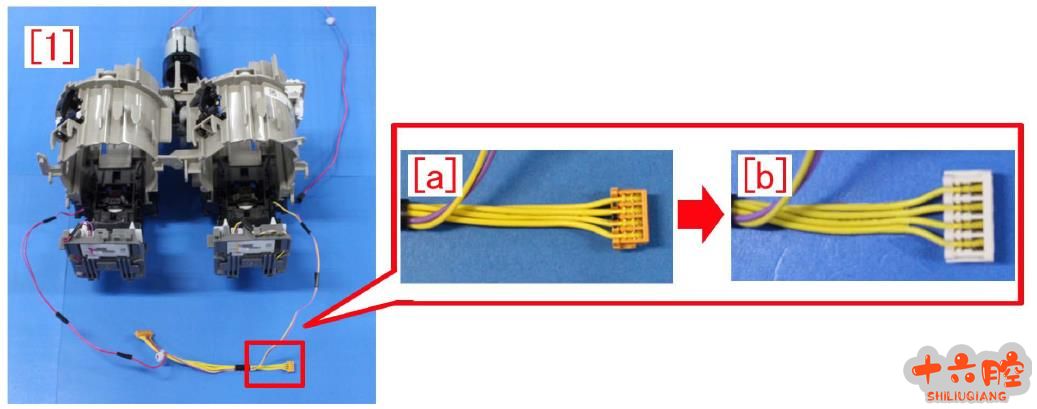

- 线束的连接部分由[a]型改为型。
[1] 墨粉瓶驱动组件(Y,M)。
为了方便起见,将墨粉瓶驱动组件(Y, M)[1]的线束从下图的挂钩上取下。

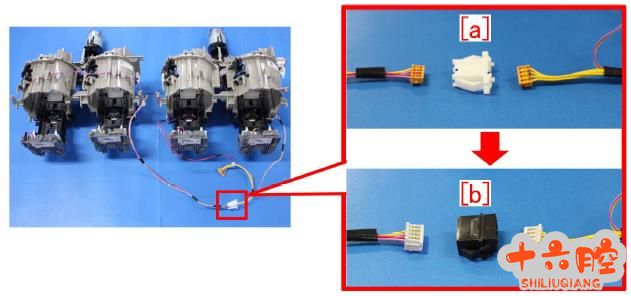

[2]墨粉瓶驱动组件(C、K)
- 插槽的变化,插槽由[a]型变为型。
[维修工作]
当更换墨粉瓶驱动组件时,请确认后面描述的[出厂时以对应序列号]并执行以下操作之一。
a) 当更换墨粉瓶驱动组件(Y,M/C,K)时,序列号在[出厂时以对应序列号]之前的零件。
a-1) 准备好要更换的Y、M 或C、K 的墨粉瓶驱动组件,然后参照《维修手册》中的 "拆卸墨粉瓶驱动装置"※1,进行更换。
b) 在更换瓶驱动组件(Y,M)时,序列号在[出厂时以对应序列号]以后的零件。
b-1) 准备新的墨粉瓶驱动组件(Y, M)和连接线束[1](FM3-M950-000),这是新的维修零件。
游客,如果您要查看本帖隐藏内容请回复
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
发表于 2022-11-2 16:33:46 | 显示全部楼层
谢谢分享,学习积累
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
发表于 2022-11-3 11:49:43 | 显示全部楼层
谢谢分享楼主辛苦啦!
