理光Pro8300,8200,8100印张200万出现卡纸J49（过倾斜）,J50（过移动）

绝对湿度 · 发表于 2022-11-4 20:10:57

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

问题
J49（过倾斜）/J50（过移动）

导致

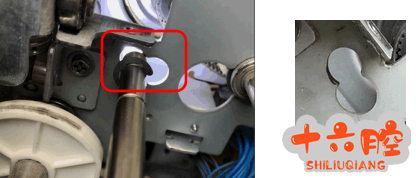

配准定时辊与空闲辊之间的间隙太小，使得纸张的前缘无法通过。这是因为配准正时辊产生的径向载荷磨损了固定在该辊上的侧板上的锁孔形槽，导致轴松动。随着时间的推移，磨损发生在大约50,000K时。

解决方案
生产线：
增加一个支架和支架，以牢固地支撑在插槽中的正时辊。

在现场：
1)首先，检查正时辊及其怠速辊之间的间隙。
2)如果间隙过窄，则使用三个新部件（支架、支架和螺钉）进行修改。

笔记
该解决方案也兼容以前的型号，Pro 8100和Pro 8200系列。
工作时间：约。60min

检查程序
1.拔出抽屉单元，用手指转动用红色圈起来的齿轮，直到手臂达到最高位置。
2.抬起B6操纵杆，并在导轨板之间插入一张普通纸。

如果纸张顺利通过透明盖：

没问题。堵塞不是由正时辊松动造成的。

如果纸张不能顺利通过透明盖：

钥匙孔磨损。执行以下页面中描述的修改。

修改程序
1.拔出抽屉单元，拆下右内盖，拆下用红色圈出的5颗螺钉，然后拆下滑轨。
2.拆下黑色的封盖。（螺钉x2)
3.拆下压辊的两个压力弹簧。
4.拆下两端的两个塑料塞环，然后拆下压力辊。
5.取下透明塑料盖，然后取下用红色圈出的四个螺丝。
6.断开传感器接头，并拆下登记正时滚轮盖。

帖子禁止转载，如发现有转载一律封号处理
