症状：
机器开机出现E012 故障。

维修过程：

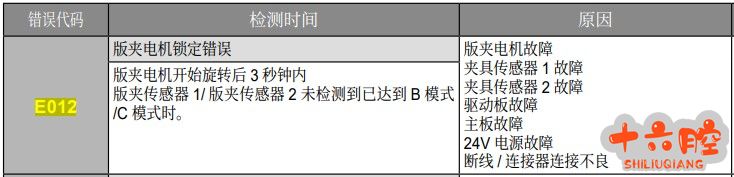

1、查询手册E012 表示版夹电机锁定错误；

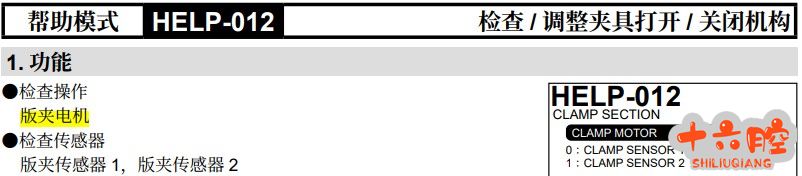

2、通过HELP-012 代码进行测试，版夹电机和版夹传感器1/2 均工作正常；

3、打开右侧卸版单元后，发现卸版侧版夹打开/关闭杠杆有变形；

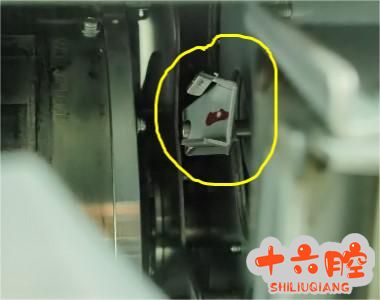

此图中版夹打开/关闭杠杆原位位置异常
4、修正此变形杠杆支架以后，开机机器出现异响后，再次出现E012 代码，检查发现铁支架再次变形，此支架与卸版单元的传送齿轮发生碰撞，导致再次变形；

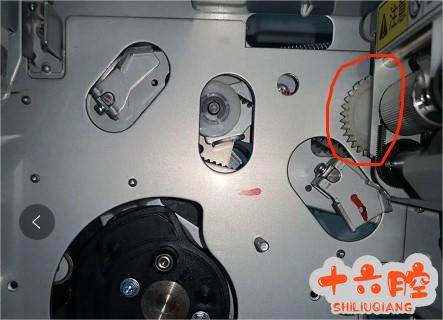

发生碰撞的卸版单元齿轮

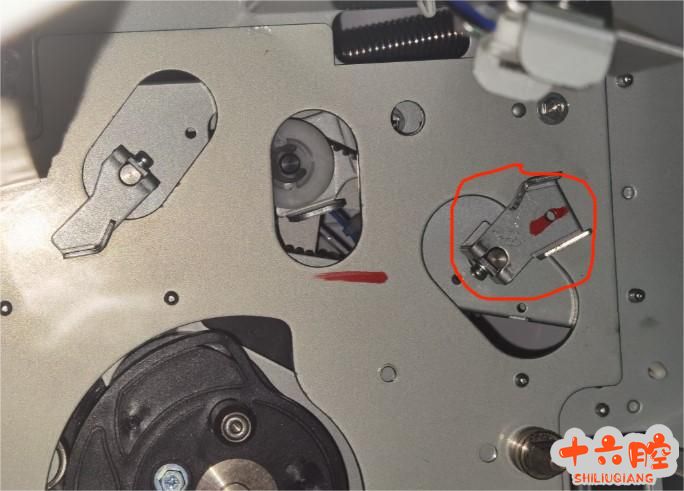

此图为版夹打开/关闭杠杆准确的原位位置
5、发现版夹单元的打开/关闭杠杆原位不正确，导致运转过程中碰撞到卸版齿轮；

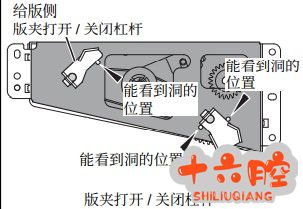

6、拆卸版夹单元，按下图红色箭头所指的三个对位孔，对版夹打开/关闭杠杆重新对位；

7、将版夹打开/关闭杠杆原位重新定位后，重新安装版夹单元，开机测试机器恢复正常；
解决方法
版夹打开/关闭杠杆原位异常，导致机器出现E012 故障。
