佳能C3720卡纸010B,0106 发生时的对策措施说明

绝对湿度 · 发表于 2022-12-3 11:21:05

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

iR-ADV DX C3720/3725/3730

主题：
010B/0106 卡纸发生时的对策措施说明。

[故障描述]
010B 或者0106 卡纸发生。
- 010B: 预先对位传感器延迟卡纸。
- 0106: 定影出口传感器延迟卡纸。

[故障原因]
对于使用过一段时间的主机，由于振动或者反复开关右侧门的原因，可能会导致右侧门关闭后推入开关的推入量不足。此时如果传感器检测到推入开关未能被完全推入到位，将会判断右侧门没有关闭并暂时停止传送马达的转动。这样就会导致上述故障的发生。

[维修措施]
当上述故障发生时，请准备并按照如下操作步骤更换新类型的右侧门推入检测开关(WC2-
5803-000)。该开关的检测功能不会因为开关推入量的不同而受到影响。

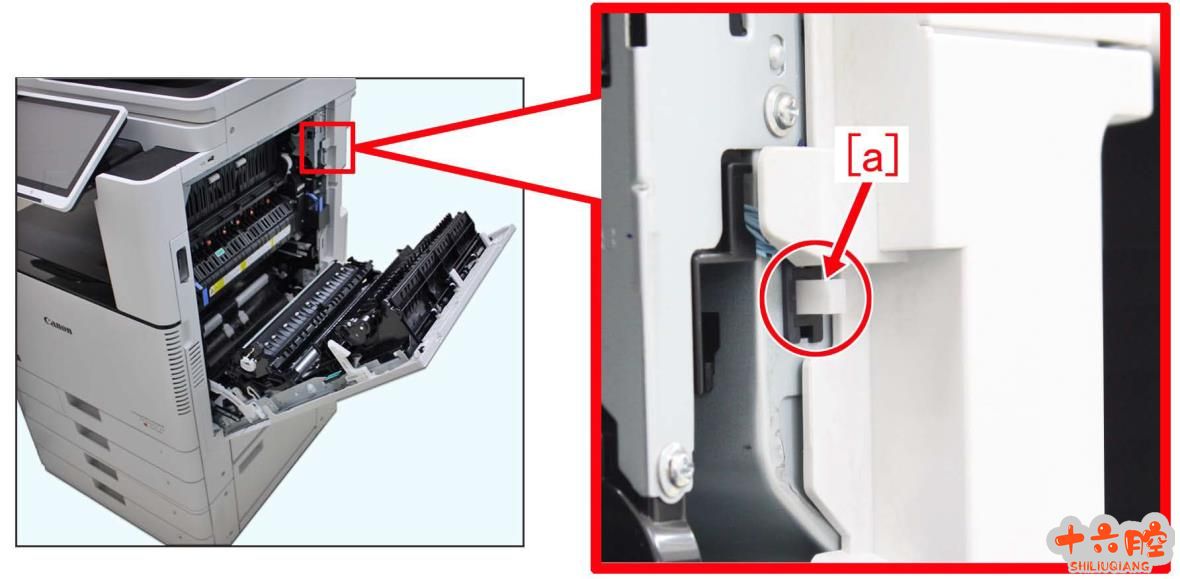

1) 打开主机右侧门并拆除后盖板（后上侧）

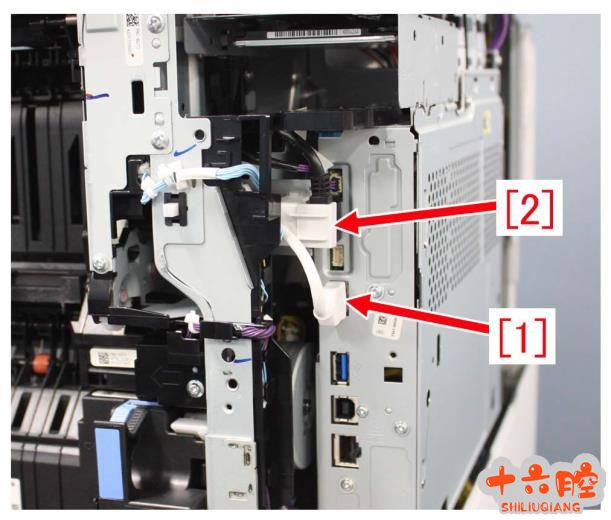

2) 断开插头[1]并拆下盖板[2]。

游客，如果您要查看本帖隐藏内容请回复

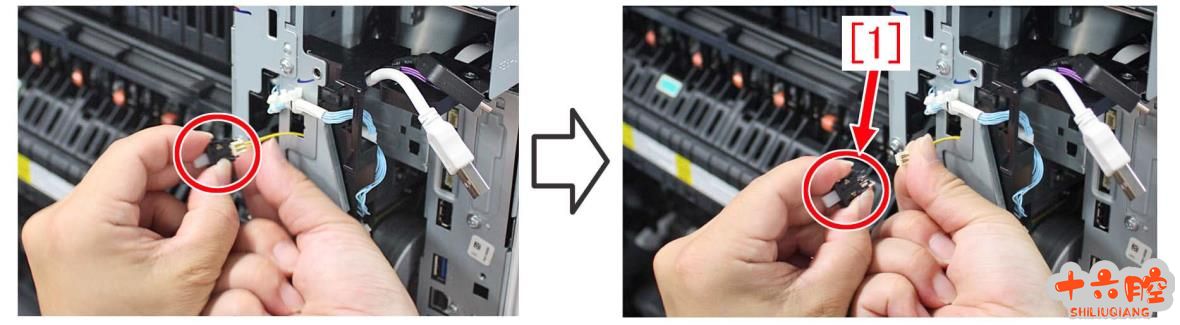

6) 断开推入开关[1]的连接线后将其更换为新类型的开关(WC2-5803-000)

7) 以相反的顺序将从步骤5）开始拆下的零件重新安装回主机。

yichuang · 发表于 2022-12-4 07:53:44

设计缺陷，谢谢分享

zl108958425 · 发表于 2022-12-14 21:16:17

谢谢分享，楼主辛苦了

init_2 · 发表于 2023-1-13 12:57:53

谢谢分享，楼主辛苦

slq0926 · 发表于 2023-2-24 03:14:20

gxtwdn · 发表于 2024-1-12 14:06:14

看看高手破解
