佳能C5870,6860对策解决0109 卡纸问题

绝对湿度 · 发表于 2023-1-7 16:59:25

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

佳能iR-ADV DX C5870,C5860,C5850,C5840
佳能iR-ADV DX 6870,6860,6855
主题：
对策解决0109 卡纸问题

故障现象：
发生0109 卡纸
-0109卡纸：第一输纸传感器（ps20）延迟卡纸

故障原因
在极少数情况下，由于挡板后侧轴压入不足，可能会消除送纸挡板总成的推力作用。因此，当送纸挡板组件的滑动性能降低时，纸张无法通过送纸口，就会出现上述卡纸问题。

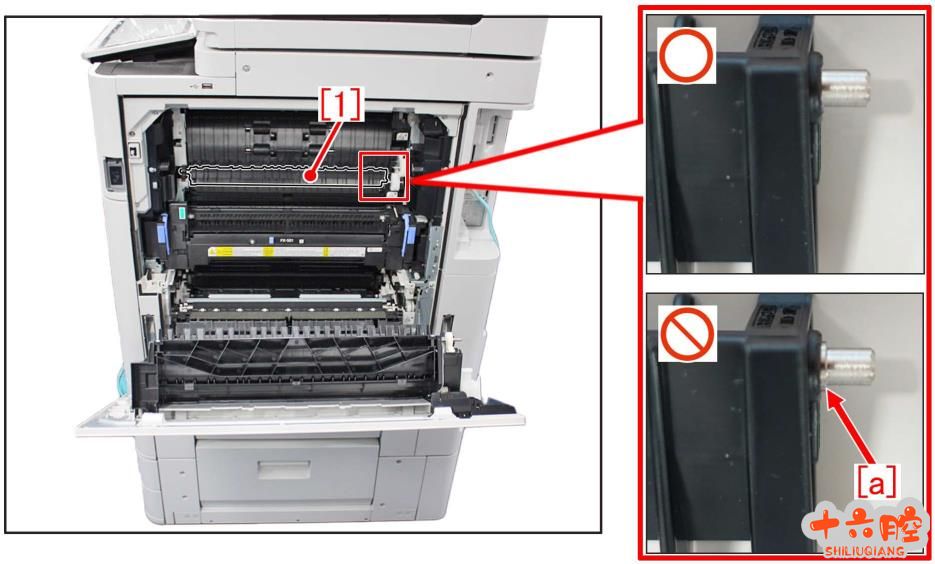

下面照片的右上角显示了插入正确的轴。右下角的照片显示压合部分的轴[a]突出，由于压入不足的轴。

维修工作：
出现上述现象时，应准备一字螺丝刀等，按以下步骤操作。
1) 打开主机右侧门。

游客，如果您要查看本帖隐藏内容请回复

3) 移动送纸挡板组件，确保其平稳运行
4) 关上右侧门，调整结束。

slq0926 · 发表于 2023-1-10 16:20:12

zl108958425 · 发表于 2023-1-11 09:56:29

谢谢分享，楼主辛苦了

agzhlin · 发表于 2023-1-15 07:35:21

还没遇到过，正好学习一下
