理光MP2014en 报错误代码SC531-00

绝对湿度 · 发表于 2023-2-6 13:35:38

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

症状
SC531-00。

维修过程
1. 一台MP2014en开机报SC531-00，查询维修手册确认为排气风扇故障。

2. 先直接更换排气风扇后开机测试，故障依旧。因此风扇及其连接线束处于定影出口位置，所以怀疑线束也可能由于长时间高温造成损坏，查看点点图后，使用万用表测量风扇连接线束的导通及短\断路情况。
3. 因此风扇至MPU的CN217接口的线束中间还有短接口，所以分别测量了从风扇至短接口、短接口至CN217、及风扇至CN217的导通情况，测量结果都正常。

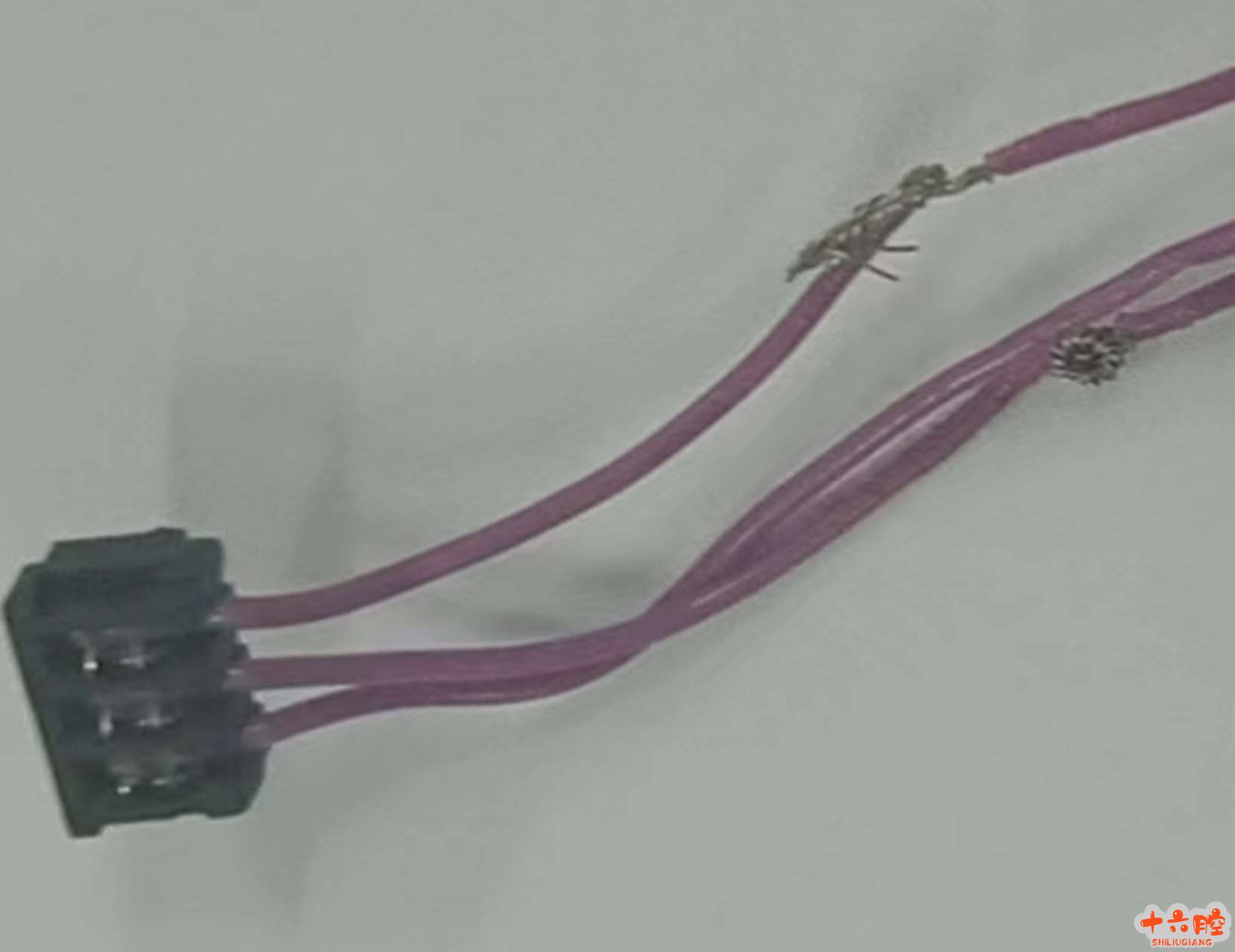

4. 拆下此线束检查发现中间有绝缘包布包裹的现象，所以拆开包布后检查发现，线束断裂被重新连接过，所以怀疑为线束间的线路信号干扰造成。

5. 更换此线束后，故障排除。判断短接口至MPU的连接线束损坏造成故障，安装回原机风扇后开机测试，再次报SC531-00，再次拆下风扇检查并使用万用表测量，发现风扇的三根线中的两根线束间短路，与正常风扇测量结果不同，正常应该是三根线间都不通，无法测量出电阻值。确认排气风扇也损坏造成故障。

解决方案
同时更换排气风扇及其至MPU的连接线束后，故障排除。
注：此故障也提供给大家线束测量导通时，尽量使用阻值来判断导通情况，以避免出现误判。
