理光C3500印品出现规律间距黑线

绝对湿度 · 发表于 2023-2-22 09:03:19

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

症状：
新装机出现印品规则黑线的故障。

维修过程：
1、打印计数器页故障依旧，通SP2109 打印测试样图确认问题，仅黑色样图上有故障现象，其他CMY 三色样图正常，故障应该集中在黑色PCDU 上；

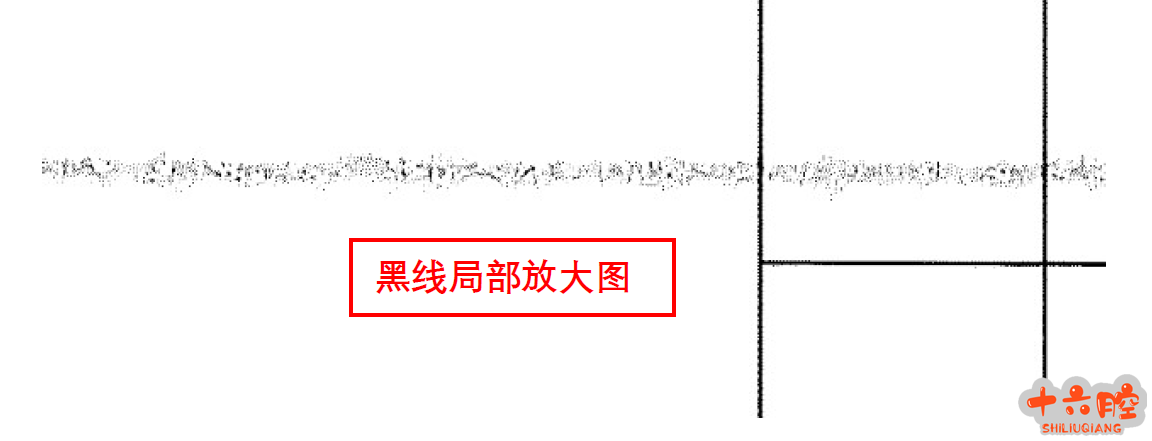

2、测量故障线条之间的间距为37.5mm 左右，经对照维修手册，此间距与充电辊周长相近，且仔细查看黑色线条非实黑线，而是存在纹路图像（见下图）；

3、拆卸黑色PCDU 单元检测充电辊，充电辊上并无明显脏污；
4、在转动充电辊时，感觉有轻微的卡顿感，仔细检查发现充电辊清洁辊上有一条很浅的凹陷；
5、仔细观察发现充电辊上有很轻微的脏污，清洁后机器故障暂时排除，但是充电辊清洁辊上的凹陷并未恢复，长时间使用可能导致充电清洁不良的故障发生；

游客，如果您要查看本帖隐藏内容请回复

陈0201 · 发表于 2023-2-23 18:34:30

学习学习
