理光IMC8000报代码SC670-01

西湖看花 · 发表于 2023-4-16 20:56:32

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

症状
SC670-01，且不能进入SP 维修模式。
维修过程

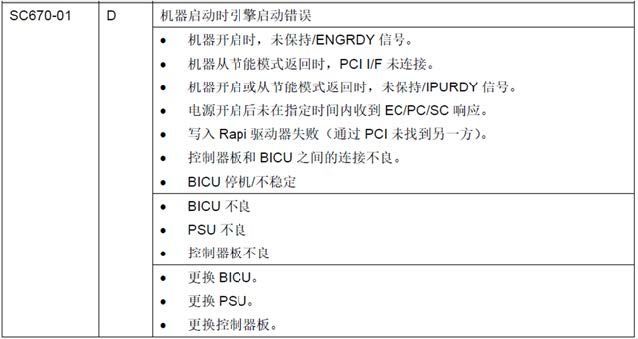

1. 查询维修手册确认为机器的GW+操作系统启动时故障。

2. 此故障相关硬件：控制器板、NV-RAM；依次更换了控制器板及NV-RAM测试，故障未消除，排除控制器板及NV-RAM损坏可能性。
3. 因无法确认具体故障原因，所以先从电源板开始检查（注：为避免在测量中发生板卡损坏或人员触电等情况，请必须执行关机、拔出电源线、长按开机键5秒放电后再进行测试），使用万用表分别测量以下板卡的保险丝：

1）AC 交流电源板：
2）DC 直流电源板：

测量结果所有保险丝都未损坏，排除由于供电原因造成板卡未启动的可能性。
4. 怀疑可能由于某些单元短/断路造成故障，所以先把分页器、纸盒单元、粉架单元、以及抽屉单元全部拉出后，开机测试不报SC670-01、且可以进入SP维修模式，确认是由于单元短/断路造成故障；

游客，如果您要查看本帖隐藏内容请回复

注：此故障也提供给大家在判断一些找不到原因的故障（如开机无显示、SC670~672、开机死机等）时，可以使用此单元拔插法来进行故障原因的判断。
