理光Pro C5300出现代码 SC670

西湖看花 · 发表于 2023-6-27 10:46:04

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

症状： Pro C5300 出代码 SC670

原因：
1：客户反应开机突然出现故障代码 SC670 ；
2：现场开机重启，可以听到后面继电器频繁断开吸合的声音，机器无法进去正常打印界面，直接出现故障代码；
3：无法进去维修模式，无法查看 SP7403 最近十次故障代码；

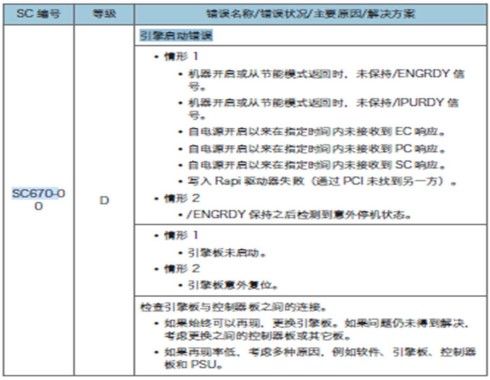

4：查看维修手册，该故障为引擎启动错误

5：拔插IOB 板，BCU，PFB 板线束，故障依旧

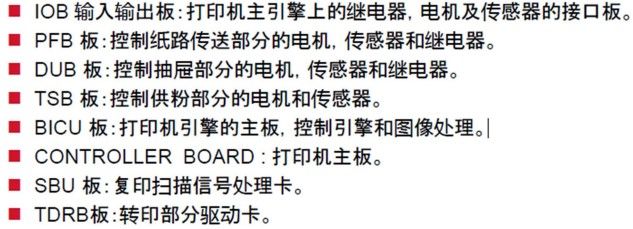

IOB 输入输出板：打印机主引擎上的继电器，电机及传感器的接口板。
BICU 板：打印机引擎的主板，控制引擎和图像处理。

6：拆下 IOB 板，BCU 板，PFB 板，PSU 板检查，未发现保险，电容等电子元器件有明显问题
7：将 IOB 板，BCU 板，PFB 板，PSU 电源板依次跟旁边 ProC5300 对调测试，确认这几块电路板都无问题

游客，如果您要查看本帖隐藏内容请回复

解决方案：
1：遇到电路故障时，我们先要确认电路硬件问题，如果是电容，电阻，保险问题，我们不能只是更换这些元器件或者更换电路板解决，我们需要找到这些元器件损坏的原因，比如电压不稳定，接地不可靠，内部线路有短路等，只有找到根本原因才能制定最终解决方案。
2：测试电路板不能把正常电路板拆到故障机测试，以免损坏正常电路板
