理光Pro 8300 显示J031卡纸的处理办法

西湖看花 · 发表于 2024-3-18 10:11:59

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

症状：黑白机 Pro 8300 在加工 70g-100g 普通纸时，持续显示 J031 卡纸。

原因：通过查询维修手册知道 J031 是在转印时限传感器位置发生了卡纸。观察此处发生卡纸时的纸张褶皱情况，和对位单元的凸轮结构形状很接近。综上因素，重点检查对位单元。

解决方案：维修依照由表及里的顺序：
1. 检查纸灰收集，及 cis 传感器，确保此位置通畅，干净。
2. 检查对位铁棍两端的轴套有没有损坏和较严重的磨损。若有，更换处理。

登录/注册后可看大图

3. 检查凸轮的磨损情况，如下图。若需要，更换处理。

登录/注册后可看大图

4. 检查背部三个驱动齿轮的磨损情况。若有更换，注意重新安装时按照手册上的要求将齿轮的平口保持在同以水平线。

登录/注册后可看大图

5. 检查对位搓纸皮带的磨损情况，若机器印量较大，考虑橡胶老化，可以将橡胶圈拿下来转动一个角度，再重新安装。如上图：以上步骤检查完毕 J031 基本上可以解决了。

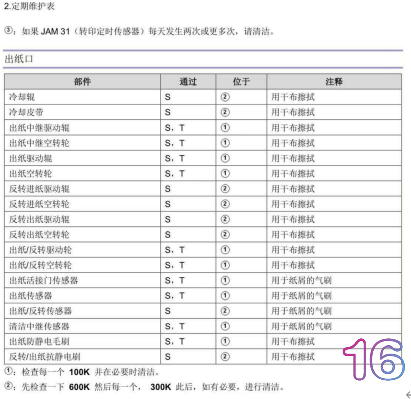

总结：通过这次的维修经历，让我更深的认识到设备日常保养的重要性。关于 J031 卡纸故障，还可以在维修手册中找到一个日常保养表格。再此分享出来。

登录/注册后可看大图
