[错误代码问题] 理光IM C6500出现错误代码SC587-02

[复制链接]
发表于 2024-11-13 12:50:16 | 显示全部楼层 |阅读模式
型号展示
机器型号: IM C6500/C8000

注意:本帖含有图片和附件资料 登录 才可查看,没有帐号?

您需要 登录 才可以下载或查看,没有账号?立即注册

×
症状: 开机设备有自检动作,定影有温度,自检过程中报错。

原因:可能导致故障的原因如下;

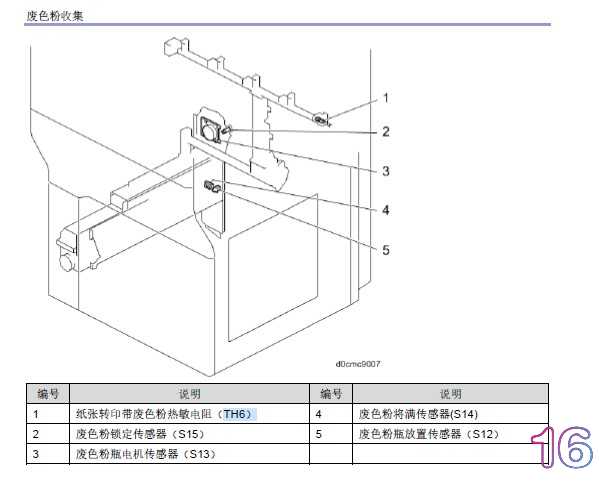

1、纸张转印带废色粉热敏电阻不良:更换热敏电阻。
2、机器温度热敏电阻(TH6)
3、损坏连接器未连接或线束损坏:恢复连接。
4、连接器断开或线束损坏
5、IOB损坏.


解决方案:现场排障经过:
1,根据代码指向检查纸张转印带废色粉热敏电阻,表面没有发现明显异常表皮完好,尝试插拔重新安装,开机故障依旧。

2,现场没有其它机器零件替换测试,查看零件手册时发现机器温度热敏电阻通用,尝试对换判断问题,开机故障代码不变,这时可以排除热敏电阻本身损坏。
3,热敏电阻的接触、检测面是抽屉端,重点检测抽屉端有无阻碍物或变形破损,检测下来均为发现异常。
4、进一步排除热敏电阻到IOB 线路,在排查到机器端接口时发现异常,感觉有异物在接口端子内,由于接口在机肚内光线不好,拆卸下来在光线好的位置观察发现有碎纸屑卡在端子内并且针脚有变形。
5、问题已经锁定,取出接口端子内碎纸屑、校正针脚后上机测试不在报错,测试打印500张观察机器也都一切正常。
