卡纸代码3001 (30-01)，3201 (32-01)或7216 (72-16)

你说嘴巴嘟嘟 · 发表于 2017-12-19 15:48:50

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

机型：bizhub C451,bizhub C452,bizhub C550,bizhub C552,bizhub C650,bizhub C652

[描述]

显示卡纸代码3001 (30-01)，但是也可能显示3201 (32-01)或 7216 (72-16)。
• 纸张可能卡在第二图像转印部。所有纸盒输出的纸张均可能发生卡纸现象，并且竖放的lettle尺寸纸张卡纸最为频繁。
• 第一张纸张输出卡在定影器出口，且一半在外面，一半停留在定影里面。
• 听到像纸张起皱的异常噪音。
• 定影单元中的复印件折叠。
• 双面打印时卡纸。

[解决方案]

可能的原因：

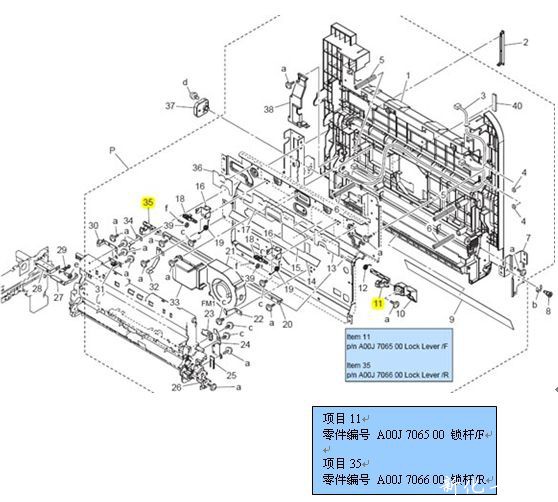

1. 右侧门的插销（前面或后面）断裂或丢失。
打开右侧门，并检查门关闭状态的插销。这里有三个单独的零件；锁杆，以及锁扣/支架。更换任何断裂或丢失的插销。
注：有两个锁扣/支架。一个位于正面，另一个位于背面。

2. 出纸口驱动单元中的齿轮损坏（出纸带驱动组件）。
更换出纸口驱动单元。
注：如果异常噪音仍然存在，请参见定影异响相关技术情报，如TI20110319，TI20110266 TI20100399 等。

纸张可能在第二图像转印部被停止。所有纸盒输出的纸张均可能发生卡纸现象，并且竖放的lettle尺寸纸张卡纸最为频繁。
可能的原因：
1. 一个被损坏的导板组件卡住了纸张，或者已经弯曲，且未将第二转印辊支架推到适当位置。
重新组装或更换导板组件。导板组件被直接置于纸张路径中，并处于转印单元的下方。
可能会出现两种问题导致卡纸。
• 聚酯薄膜可能变形并卡住纸张。
• 导板的金属零件可能变弯，从而使第二转印辊支架在右侧门被关闭时，无法被完全固定。
以上任一问题将导致纸张在机器的第二图像转印部中卡纸。

2. 单向齿轮(齿轮16T) 发生故障。
更换位于出纸单元的单向齿轮。

3. 出纸辊驱动马达(M4) 停止运行。
更换出纸口驱动单元。

4. 定影器驱动速度不当。
在维修模式→机器调整下，增加或降低定影器的驱动速度。

5. 转印带不运转。
检查并确保M1驱动马达是否能正常运转，驱动齿轮是否被损坏或剥裂，以及是否啮合适当。

6. 第二转印辊存在故障。辊被磨损导致周长比新辊短，或辊开始粘结。
更换第二转印辊。

第一张纸张输出卡在定影器出口，且一半在外面，一半停留在定影里面。
原因：出纸辊驱动齿轮损坏。

解决方案：更换齿轮16T和/或齿轮16T/26T。

听到像纸张起皱的异常噪音。 (仅bizhub C451/C550/C650)

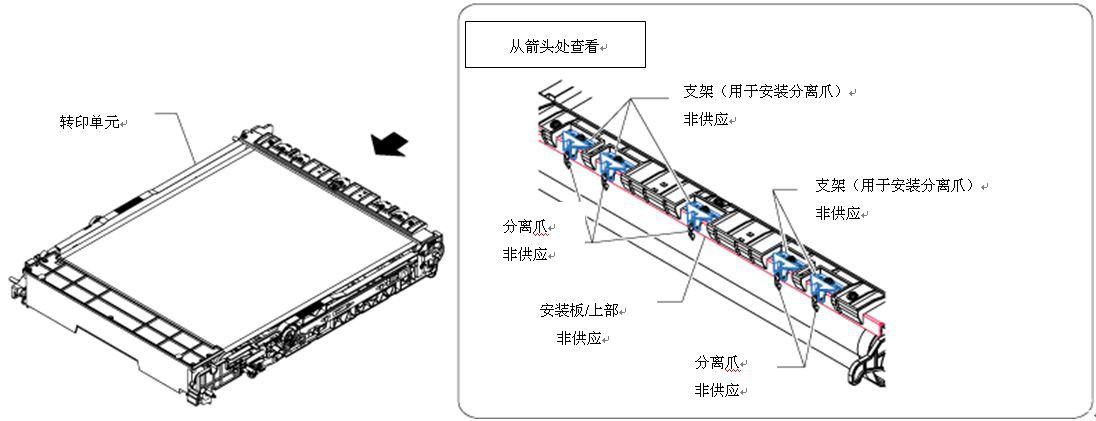

原因：转印第二个图像时，转印单元上的分离爪可能被纸张损坏。

解决方案：改进的安装板/上部和转印单元中的支架是为了防止此问题发生。将转印单元更换为改良产品。

定影器单元中的纸张折叠。(仅bizhub C451/C550/C650)
原因：转印辊磨损或损坏。

解决方案：更换转印辊。

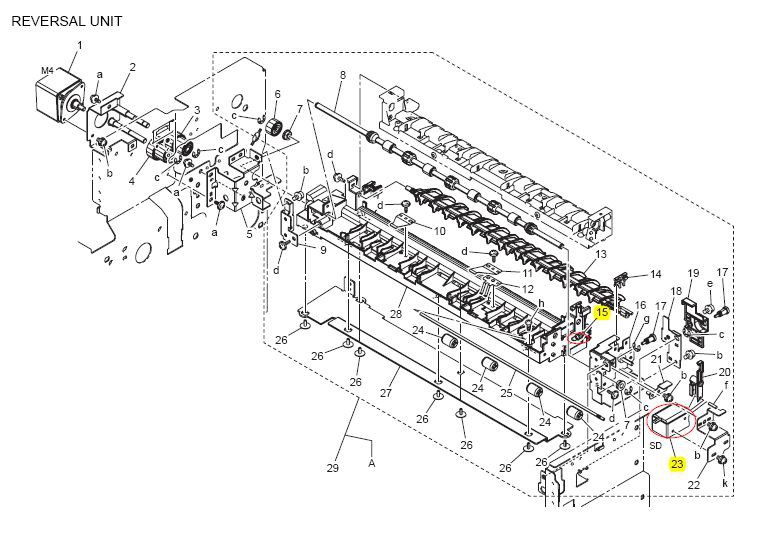

双面打印时卡纸(卡纸代码7216或72-16)。
原因：翻转控制发生故障。

解决方案：检查翻转导板是否延迟，停滞或张力增加；如有必要，更换开关电磁铁。
检查拉动弹簧。如果拉动弹簧发生故障，则将其更换。

zl108958425 · 发表于 2022-11-27 12:14:41

谢谢分享楼主辛苦了
