查看: 123346|回复: 95

[施乐] 富士施乐 D125 D110,D95生产型高速复印机中文维修手册资料

   火.. [复制链接]
发表于 2018-7-11 14:28:53 | 显示全部楼层 |阅读模式

注意:本帖含有图片和附件资料 登录 才可查看,没有帐号?

您需要 登录 才可以下载或查看,没有账号?立即注册

×
语 言:中文
富士施乐 D125 D110 D95 D136生产型高速复印机中文维修手册资料

页 数:2270页


格 式:PDF电子版,无加密


手册内容详实,图文并茂,是维修人员的好帮手,有了维修手册,这款机子的拆卸、故障排除您就不用再发愁了!即使是普通的用户,也可以根据维修手册解决简单的故障。


2.1.1 故障诊断的方法

步骤

故障诊断的步骤分为下列两大部分。

第1 阶段故障诊断:

第1 阶段故障诊断(Level 1 FIP) 是指诊断故障的第一步骤。在Level 1FIP 中对错误代码及其他各种故障现象进行确认,是为了进一步执行第2 阶段故障诊断或BSD 实施的前期导引工作。

第2 阶段故障诊断:

第2 阶段故障诊断是针对故障代码、原稿等卡纸及其他各种故障现象进行分类诊断的步骤。作为故障诊断方法, 可按照PIF 或检查步骤所指示的步骤, 在短时间内发现故障原因。

· 错误代码 发生通知机器故障的错误代码时,参照第2 阶段故障诊断来进行相应项目

的故障诊断。

其它的故障诊断:

· 通用FIP 进行故障诊断时的一般电气零件( 马达、继电器、螺线管、开关、传感器) 等的通用检查步骤。

维修模式/UI 诊断模式:

对机器的诊断程序表示其目的、使用方法及文件读取方式。

故障诊断的推进方式和注意事项:

· 进行故障诊断时, 首先进行第一阶段FIP, 将故障分类。其次以第二阶段故障诊断或BSD进一步展开故障诊断。若要以FIP 或检查表等发现故障原因时,需详读步骤,切勿弄错。

此外, 若有复数的故障原因时, 因无法一次即发现所有的故障原因, 有时需再度进行相同标题的FIP。此时, 即使是同样的FIP, 因其判断会在中途有所改变, 需加以注意。

· 一般的电气零件( 马达、继电器、Solenoid( 电磁铁)、开关(Switch)、传感器等) 的通用检查步骤,有时不会记载于个别的故障诊断中。此时,将以下列方式表示故障原因。

因而不了解检查方法时, 则参照“通用FIP” 来进行故障诊断。

[ 例如] 进入DC330[xxx-xxx]。从纸盘侧边插入纸张。是否显示“Low” ?

Y N

使用传感器故障FIP, 修复xxxxxx 传感器。








下载链接:https://pan.baidu.com/s/1RnWxqLFnQQi2qFs_qsjLXw
付费看帖
剩余高优质内容需要捐助 8.00 元 后可完整阅读下载
支持付费阅读,激励作者创作更好的作品。还请各位看官多多捐助啦!

金币打赏

参与人数 2金币 +20 +60 收起 理由
你说嘴巴嘟嘟 + 20 神马都是浮云
快回来 + 20 + 40 很给力!

查看全部评分

在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
发表于 2019-4-29 09:05:05 | 显示全部楼层
不错不错,下载学习一下
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
发表于 2019-1-25 08:30:39 | 显示全部楼层

实,图文并茂,是维修人员的好帮手,有了维修手册,这款机子的拆卸、故障排除您就不用再发愁了!即使是普通的用户,也可以根据维修手册解决简单的故障。
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
 楼主| 发表于 2018-7-11 14:29:44 | 显示全部楼层

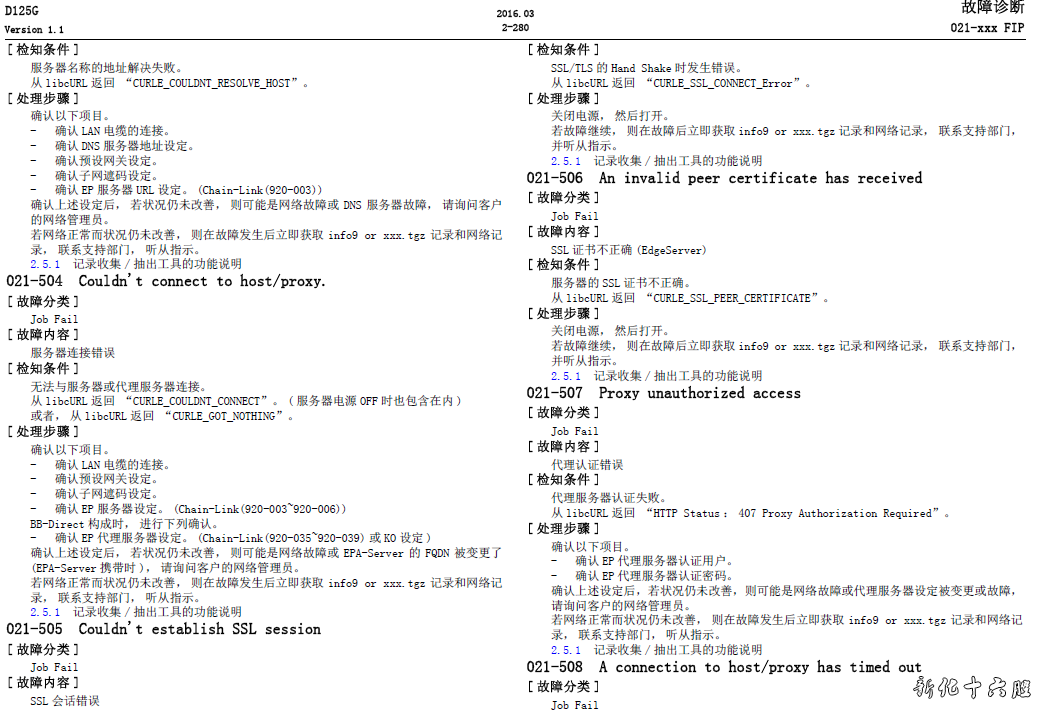

021-509 SOAP Fault : An invalid message detected
[ 故障分类]
Job Fail
[ 故障内容]
通信讯息不正确
[ 检知条件]
服务器端检测到不正确的讯息。
服务器通知表示来自设备的讯息不正确的SOAP Fault。
Code=Client, Subcode=InvalidMessage
或根据服务器的异常, 通知未预测到的SOAP Fault。
[ 处理步骤]
关闭电源, 然后打开。
若故障继续, 则在故障后立即获取info9 or xxx.tgz 记录和网络记录, 联系支持部门,
并听从指示。
2.5.1 记录收集/ 抽出工具的功能说明
021-510 SOAP Fault : The MC already unregistered
[ 故障分类]
Job Fail
[ 故障内容]
拆机状态不统一(EP 系统)
[ 检知条件]
检测到服务器端已经处于拆机状态。
服务器通知表示设备已经处于EP 系统拆机状态的SOAP Fault。
Code=Client, Subcode=InvalidOperation, Subcode3=AlreadyUnregistered
[ 处理步骤]
若是拆机作业的错误, 则没有问题。作业结束。
若是拆机以外的作业错误,则确认EP合约是否继续有效,若合约已经结束,则没有问题。
无论EP 合约是否结束,发生这个错误时,请在故障发生后立即获取info9 or xxx.tgz 记
录与网络记录, 联系支持部门, 听从指示。
2.5.1 记录收集/ 抽出工具的功能说明
021-511 SOAP Fault : The MC already registered (WEP)
[ 故障分类]
Job Fail
[ 故障内容]
安装状态不统一(EP 系统)
[ 检知条件]
已执行安装, 但在服务器端检测到已处于WEP 安装状态。
执行了安装后, 服务器通知表示设备已经处于EP 系统上WEP 安装状态的SOAP Fault。
Code=Client, Subcode=InvalidOperation, Subcode3=AlreadyRegistered
[ 处理步骤]
向EP 中心确认EP 合约状况与登记状况。
无论是否向EP 中心登记WEP,发生此故障时,请在故障发生后立即获取info9 or xxx.tgz
记录与网络记录, 联系支持部门, 听从指示。
2.5.1 记录收集/ 抽出工具的功能说明
021-512 SOAP Fault : The MC already registered (EP-SV)
[ 故障分类]
Job Fail
[ 故障内容]
EP-SV 安装冲突(EP 系统)
[ 检知条件]
执行了安装, 但在服务器端检测到已经处于EP-SV 安装状态。
执行安装后, 服务器通知表示设备已经处于EP 系统上EP-SV 安装状态的SOAP Fault。
Code=Client, Subcode=InvalidOperation, Subcode3=AlreadyRegisteredBySV
[ 处理步骤]
向EP 中心确认EP 合约状况与登记状况。
无论是否向EP 中心登记EP-SV, 发生此故障时, 请在故障发生后立即获取info9 or
xxx.tgz 记录与网络记录, 联系支持部门, 听从指示。
2.5.1 记录收集/ 抽出工具的功能说明
021-513 SOAP Fault : The MC already registered (EP-DX)
[ 故障分类]
Job Fail
[ 故障内容]
EP-DX 安装冲突(EP 系统)
[ 检知条件]
执行了安装, 但在服务器端检测到已经处于EP-DX 安装状态。
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
发表于 2018-9-22 00:20:12 | 显示全部楼层

点腔币充值
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
发表于 2018-10-5 08:58:43 来自十六腔APP | 显示全部楼层
好东西
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
发表于 2018-10-28 08:38:31 | 显示全部楼层
非常珍贵的好资料
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
发表于 2018-10-31 22:00:56 | 显示全部楼层
这个不错,备用。
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
发表于 2018-11-13 08:22:54 | 显示全部楼层
HAO 发表于 2018-11-13 00:03
! F:\下载\D95维修手册下载密码.rar: 加密的文件 D95维修手册下载密码.txt 里发生校验和错误。损坏的文件或 ...

解压密码是官网网址,www.16qiang.com
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
发表于 2018-12-2 04:40:26 | 显示全部楼层
学习学习
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
发表于 2018-12-11 17:54:27 | 显示全部楼层
购买过后压缩包需要密码什么情况?
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
发表于 2018-12-11 17:59:55 | 显示全部楼层
Zorro 发表于 2018-12-11 17:54 static/image/common/back.gif
购买过后压缩包需要密码什么情况?

密码是www.16qiang.com
在论坛充值金币后成为超级辣友(800金币自动成为超级辣友)后。理光/基士得耶 、维修案例两个板块享有回帖权限。
