柯美C250 PWB-M 板芯片烧坏

时间不会等待 · 发表于 2018-7-18 17:01:17

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

适用机型：

C250

故障描述：

因需要检查测试高压板，维修员拆卸下C250 机器后盖部分PWB 盒和PWB盒上方的风扇，在重新安装PWB盒和风扇后，重新开机运行，开机几秒后发现PWB-M 板处冒烟，关机检查发现PWB-M 板有一芯片已经烧毁。

问题分析：

因PWB-M 板芯片是在拆装机器后面PWB 盒和风扇后重新开机后烧毁，判断PWB-M板烧坏是因为PWB 盒、风扇等部件的接线错误造成，重新检查接线后发现PWB盒上方两个风扇的供电插头接线错误，两个风扇线路插头接到一起，而两个风扇的供电线路插头接到一起。两个风扇的供电线路一个来自电源板，一个来自PWB-M板，两个风扇的供电线路插头短接后，电源板出来的风扇供电线路反向输入到PWB-M板将PWB-M板的芯片烧坏。

故障解决：

因PWB-M 上芯片已经烧毁，PWB-M板损坏，在重新插接PWB盒上风扇接线后，更换PWB-M板，机器恢复正常。

问题总结：

因机器后部PWB盒上两个风扇的接线插头比较很接近，并且两个风扇的接线插头形状和颜色是一致的不易区分，但两个风扇的供电线路不同，一个来自电源板，一个来自PWB-M板，两个供电插头短接后会导致PWB-M板芯片烧毁。

C250 后部PWB盒风扇插头接线错误导致PWB-M板损坏的报告在现场已经报告过两次，因此有必要引起重视。

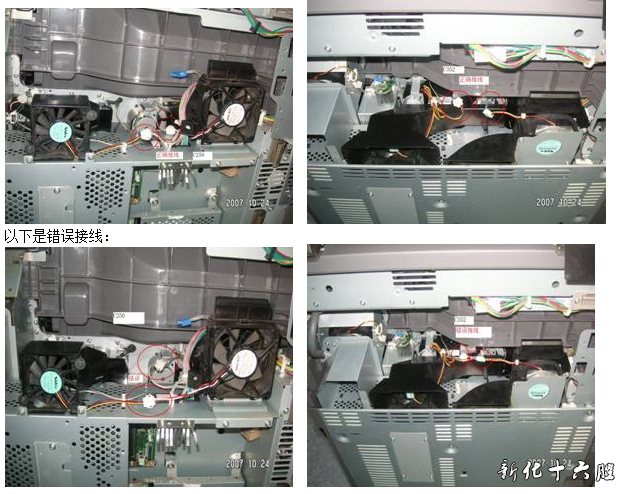

附图照片，以下是正确接线：
