[柯美/震旦] 柯美Bh162复印走纸FD方向白条

[复制链接]
发表于 2018-7-26 09:01:05 | 显示全部楼层 |阅读模式

注意:本帖含有图片和附件资料 登录 才可查看,没有帐号?

您需要 登录 才可以下载或查看,没有账号?立即注册

×
适用机型:bizhub162

故障描述:

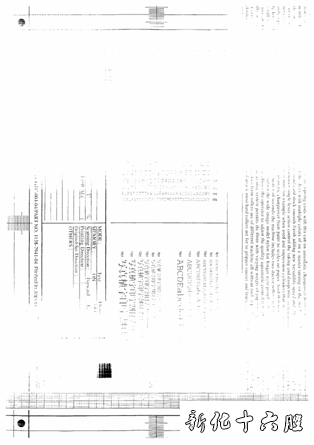

复印走纸FD方向白条


问题分析:

1.   在显影辊上施加Vb(-DC,AC)

2.   施加Vb(-DC)以阻止碳粉粘在图像背景部分。

3.   施加Vb(AC)以帮助碳粉从载体上脱离。

4.   吸附在PC感光鼓的碳粉量随PC感光鼓表面的电压(Vi)与Vb(-DC)之间的压差不同而变化。

5.   较大的压差=较大的碳粉吸附量

6.   较小的压差=较小的碳粉吸附量


故障解决:

1.     先进入维修模式打印TEST样张,故障图像依旧,排除IR部分故障。

2.     复印走纸至感光鼓位置关机,感光鼓表面成像与上述图像描述一致,更据故障情况分析为IU组件故障。

3.     拆下IU组件,移除上部感光鼓部件检查显影辊偏压接触端子是否紧密结合,发现显影Vb端子接触不良,恢复Vb端子接触。

4.     打印TEST样张,故障问题解决。

问题总结:

Vb端子接触不良,引起显影偏压不良,导致复印图像异常。
