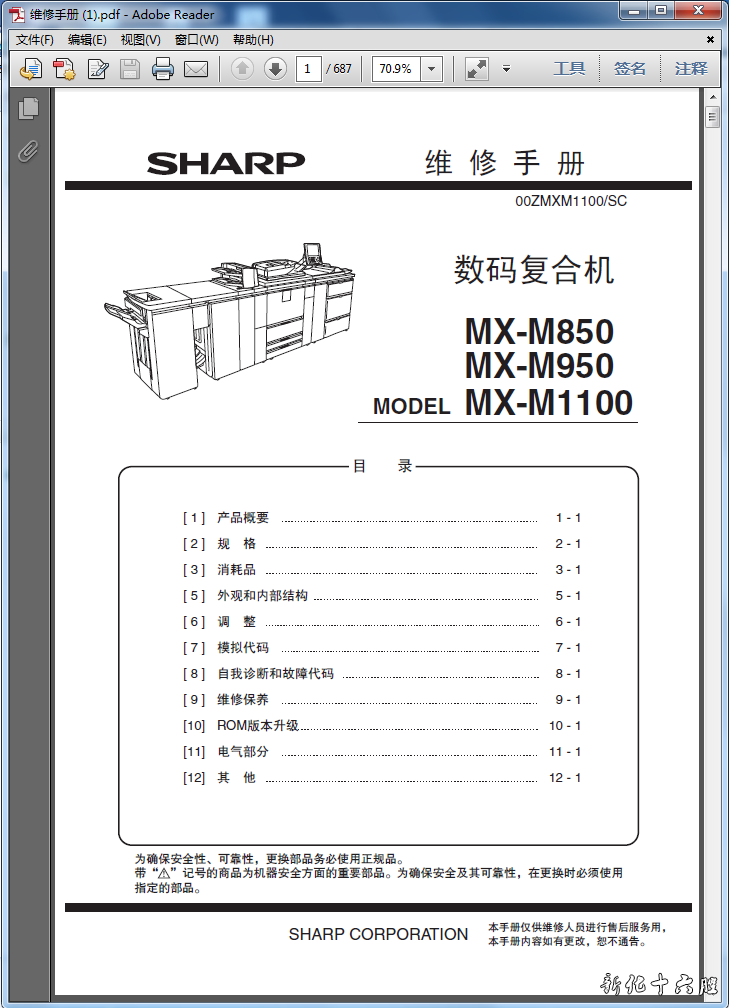

[夏普] 夏普MX-M850 M950 M1100 复印机中文维修手册

1 拾纸辊拾起原稿, 将其传送到给纸辊。
2 给纸辊执行原稿的给纸动作。
3 分离辊分离原稿, 避免双页给纸。
4 No.1阻力辊 (驱动) 对原稿传送施加一个阻力。
5 No.1阻力辊 (空转) 在原稿和阻力辊上施加一个压力, 为阻力辊提供一个传送纸张的动力。
6 传送辊1 (驱动) 将纸张从No.1阻力辊传送到No.2阻力辊。
7 传送辊1 (空转) 在纸张和传送辊上施加一个压力, 为传送辊提供一个传送纸张的动力。
8 传送辊2 (驱动) 将纸张从传送辊1传送到No.2阻力辊。
9 传送辊2 (空转) 在纸张和传送辊上施加一个压力, 为传送辊提供一个传送纸张的动力。
10 No.2阻力辊 (驱动) 使原稿前边缘与扫描开始位置同步。
11 No.2阻力辊 (空转) 在原稿和阻力辊上施加一个压力, 为阻力辊提供一个传送纸张的动力。
12 压力辊在纸张上施加一个压力, 防止纸张动作过程中产生波动。
13 传送辊3 (驱动) 将纸张从压盘辊传送到传送辊4。
14 传送辊3 (空转) 在纸张和传送辊上施加一个压力, 为传送辊提供一个传送纸张的动力。
15 传送辊4 (驱动) 将纸张从传送辊3传送到传送辊5。
16 传送辊4 (空转) 在纸张和传送辊上施加一个压力, 为传送辊提供一个传送纸张的动力。
17 传送辊5 (驱动) 将纸张从传送辊4传送到排纸辊。
18 传送辊5 (空转) 在纸张和传送辊上施加一个压力, 为传送辊提供一个传送纸张的动力。
19 排纸辊 (驱动) 排出纸张。
20 排纸辊 (空转) 在纸张和传送辊上施加一个压力, 为传送辊提供一个传送纸张的动力。
21 拾纸辊 (级联No.1给纸盘) 将纸张送入给纸辊。
22 给纸辊 (级联No.1给纸盘) 将纸张传送到纸张传送部分。
23 分离辊 (级联No.1给纸盘) 分离纸张, 避免双页给纸。
24 拾纸辊 (级联No.2给纸盘) 将纸张送入给纸辊。
25 给纸辊 (级联No.2给纸盘) 将纸张传送到纸张传送部分。
26 分离辊 (级联No.2给纸盘) 分离纸张, 避免双页给纸。
27 拾纸辊 (No.3给纸盘) 将纸张送入给纸辊。
28 给纸辊 (No.3给纸盘) 将纸张传送到纸张传送部分。
29 分离辊 (No.3给纸盘) 分离纸张, 避免双页给纸。
30 拾纸辊 (No.4给纸盘) 将纸张送入给纸辊。
31 给纸辊 (No.4给纸盘) 将纸张传送到纸张传送部分。
32 分离辊 (No.4给纸盘) 分离纸张, 避免双页给纸。
33 传送辊8 (驱动) 将纸张从级联No.1给纸盘传送到传送辊9。
34 传送辊8 (空转) 在纸张和传送辊上施加一个压力, 为传送辊提供一个传送纸张的动力。
35 传送辊9 (驱动) 将纸张从传送辊8传送到传送辊10。
36 传送辊9 (空转) 在纸张和传送辊上施加一个压力, 为传送辊提供一个传送纸张的动力。
37 传送辊10 (驱动) 将纸张从传送辊9传送到传送辊11。
38 传送辊10 (空转) 在纸张和传送辊上施加一个压力, 为传送辊提供一个传送纸张的动力。
39 传送辊1 (驱动) 将纸张从给纸盘4传送到传送辊2。
40 传送辊1 (空转) 在纸张和传送辊上施加一个压力, 为传送辊提供一个传送纸张的动力。
41 传送辊2 (驱动) 将纸张从传送辊1传送到传送辊2。
42 传送辊2 (空转) 在纸张和传送辊上施加一个压力, 为传送辊提供一个传送纸张的动力。
43 传送辊3 (驱动) 将纸张从给纸盘3传送到传送辊4。
44 传送辊3 (空转) 在纸张和传送辊上施加一个压力, 为传送辊提供一个传送纸张的动力。
45 传送辊4 (驱动) 将纸张从传送辊2和传送辊3传送到传送辊5。
46 传送辊4 (空转) 在纸张和传送辊上施加一个压力, 为传送辊提供一个传送纸张的动力。
47 传送辊5 (驱动) 将纸张从传送辊4 传送到传送辊7。
48 传送辊5 (空转) 在纸张和传送辊上施加一个压力, 为传送辊提供一个传送纸张的动力。
49 传送辊6 (驱动) 将纸张从级联No.2给纸盘传送到传送辊7。
