[东芝] 东芝 TOSHIBA e-STUDIO 2303A 2309A 2809A 复印机中文维修手册

  [复制链接]
发表于 2018-9-28 10:45:44 | 显示全部楼层 |阅读模式

注意:本帖含有图片和附件资料 登录 才可查看,没有帐号?

您需要 登录 才可以下载或查看,没有账号?立即注册

×
页 数:57页
语 言:中文
格 式:PDF

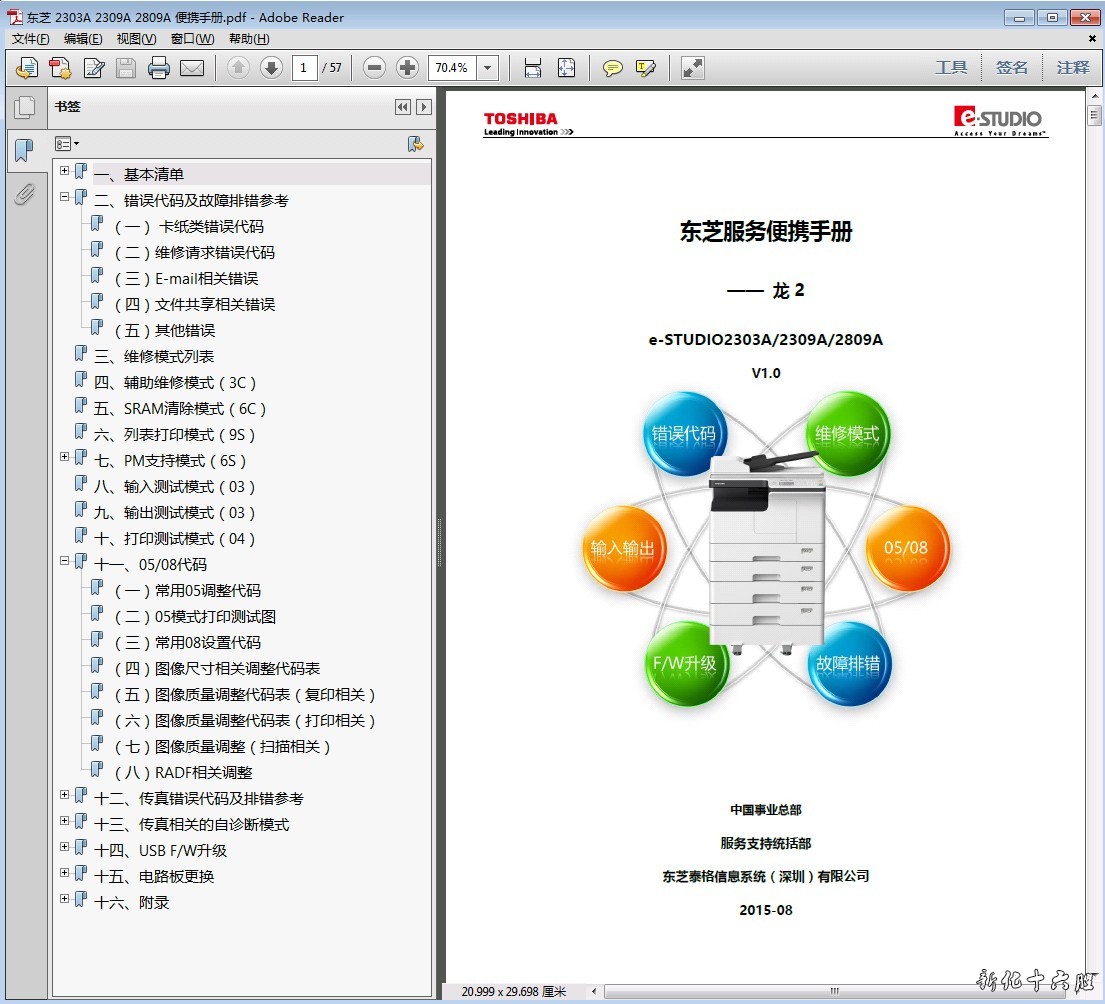

东芝 TOSHIBA e-STUDIO 2303A 2309A 2809A 复印机中文维修手册.jpg

E160 卡纸
PFP 下纸盒卡纸(纸张未到达PFP 下纸盒供纸传感器)
PFP 下纸盒供纸未到达PFP 下纸盒供纸传感器
打开PFP 侧盖板,检查纸张是否卡在PFP 下纸盒供纸传感器前,是否有其他异常
PFP 下纸盒供纸传感器:
03-[2]/[C]、传感器能否正常工作,机械结构是否异常,相关线束及连接CN15
PFP 下纸盒供纸离合器:03-228,离合器能否正常工作,相关线束连接CN15
PFP 下纸盒的供纸辊、分离辊、搓纸辊、输纸辊:
能否正常工作,是否磨损,相关驱动部分是否异常
主板:主板检查、检查连接CN15
PFP 板:检查PFP 板,检查连接CN410
E210 卡纸
纸盒2 供纸卡纸(纸张未达到定位传感器):
纸盒2 供纸未到达定位传感器
打开右侧盖板,检查输送通道内是否有纸张,是否有其他异常
定位传感器:
03-[A]/[A]、传感器能否正常工作,机械结构是否异常,检查线束及连接CN14
PFU 输纸离合器(高速/低速):
03-203/205,离合器能否正常工作,线束连接CN16
纸盒2 供纸辊、分离垫、输纸辊:能否正常工作,是否磨损,驱动部分是否异常
主板:主板检查、检查连接CN14、CN16
E300 卡纸
PFP 上纸盒供纸卡纸(纸张未达到定位传感器):
PFP 上纸盒供纸未到达定位传感器
打开右侧盖板,检查输送通道内是否有纸张,是否有其他异常
定位传感器:
03-[A]/[A]、传感器能否正常工作,机械结构是否异常,检查线束及连接CN14
PFU 输纸离合器(高速/低速):
03-203/205,离合器能否正常工作,线束连接CN16
PFP 上纸盒的供纸辊、分离辊、搓纸辊、输纸辊:
能否正常工作,是否磨损,相关驱动部分是否异常
主板:主板检查、检查连接CN14、CN16
E310 卡纸
PFP 上纸盒供纸卡纸(纸张未到达PFU 供纸传感器):
PFP 上纸盒供纸未到达PFU 供纸传感器
打开右侧盖板,检查纸张是否卡在PFU 供纸传感器之前,是否有其他异常
PFU 供纸传感器:
03-[1]/[C]、传感器能否正常工作,机械结构是否异常,检查相束及连接CN16
PFU 输纸离合器(高速/低速):
03-203/205,离合器能否正常工作,线束连接CN16
PFP 输纸离合器:
03-225,离合器能否正常工作,相关线束连接CN15,PFP 板上CN410/413
PFP 上纸盒的供纸辊、分离辊、搓纸辊、输纸辊:
能否正常工作,是否磨损,相关驱动部分是否异常
PFP 板:PFP 板检查、检查连接CN410/CN413
主板:主板检查、检查连接CN15/CN16
E330 卡纸
PFP 下纸盒供纸卡纸(纸张未达到定位传感器):
PFP 下纸盒供纸未到达定位传感器
打开右侧盖板,检查输送通道内是否有纸张,是否有其他异常
定位传感器:
03-[A]/[A]、传感器能否正常工作,机械结构是否异常,检查线束及连接CN14
PFU 输纸离合器(高速/低速):
03-225,离合器能否正常工作,相关线束连接CN16
PFP 下纸盒的供纸辊、分离辊、搓纸辊、输纸辊:
能否正常工作,是否磨损,相关驱动部分是否异常
主板:主板检查、检查连接CN14、CN16
付费看帖
剩余高优质内容需要捐助 5.00 元 后可完整阅读下载
支持付费阅读,激励作者创作更好的作品。还请各位看官多多捐助啦!
已有1人购买阅读
