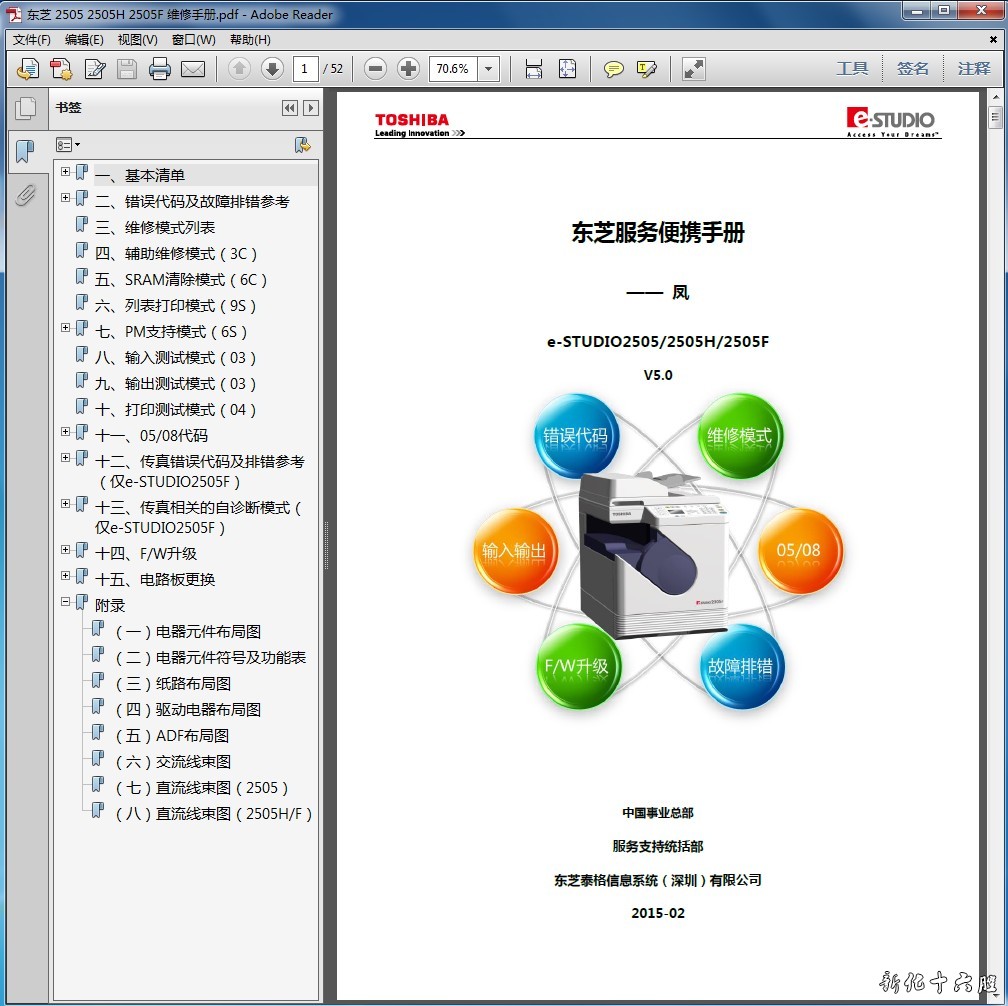

页数：52页 语言：中文 格式：PDF
C411 定影 单元 通电时热敏电阻或加热灯异常： 接通电源时检测到热敏电阻异常或接通电源 后定影辊的温度未在指定时间内升高 检查热敏电阻：中间和边缘热敏电阻是否有变形或脏污，是否有异常，线束连接 加热器：相关线束连接，灯管是否有异常、加热灯的连接端是否正确，是否牢固 主板：相关线束连接及电路板本身、CN10（2505 为CN11） 检查客户供电输入是否正常：AC220V 是否在10%偏差范围内 定影状态计数器清零：08-2002 设置为0 C412 定影 单元 通电时热敏电阻或加热灯异常： 接通电源时检测到热敏电阻异常或接通电源 后定影辊的温度未在指定时间内升高 检查热敏电阻：中间和边缘热敏电阻是否有变形或脏污，是否有异常，线束连接 加热器：相关线束连接，灯管是否有异常、加热灯的连接端是否正确 定影单元的接地片：检查定影单元固定螺丝是否拧紧，是否有间隙、检查定影单元接地片 是否变形 电源板：检查相关线束及电源板本身 主板：相关线束连接及电路板本身、CN10（2505 为CN11） 检查客户供电输入是否正常：AC220V 是否在10%偏差范围内 定影状态计数器清零：08-2002 设置为0 C413 定影 单元 异常判断后加热灯异常： 未到达中间温度 检查客户供电输入是否正常：AC220V 是否在10%偏差范围内 检查各组件的错误状态：检查热敏电阻异常状态、08-4570-0 中间热敏电阻、08-4570-1 侧面热敏电阻（仅2505H/F）、08-4570-2 边缘热敏电阻、08-4570-5 错误计数 检查热敏电阻：中间、侧面和边缘热敏电阻是否有变形或脏污，是否有异常，线束连接 加热器：相关线束连接，灯管是否有异常、加热灯的连接端是否正确 主板：相关线束连接及电路板本身 定影状态计数器清零：08-2002 设置为0 C414 定影 单元 异常判断后加热灯异常： 预运行结束温度异常 检查客户供电输入是否正常：AC220V 是否在10%偏差范围内 检查各组件的错误状态：检查热敏电阻异常状态、08-4570-0 中间热敏电阻、08-4570-1 侧面热敏电阻（仅2505H/F）、08-4570-2 边缘热敏电阻、08-4570-5 错误计数 检查热敏电阻：中间、侧面和边缘热敏电阻是否有变形或脏污，是否有异常，线束连接 加热器：相关线束连接，灯管是否有异常、加热灯的连接端是否正确 主板：相关线束连接及电路板本身 定影状态计数器清零：08-2002 设置为0 C415 定影 单元 打印时进入低温等待状态后一分钟内未恢复 检查热敏电阻：热敏电阻是否有异常，是否脏污、变形，相关线束连接 加热器：相关线束连接，灯管、热保险是否有异常、加热灯的连接端是否正确 主板：相关线束连接及电路板本身、CN10（2505 为CN11） 检查客户供电输入是否正常：AC220V 是否在10%偏差范围内 电源板：检查相关线束连接及电源板本身 定影状态计数器清零：08-2002 设置为0 C447 定影 单元 就绪状态时定影温度低于40℃ 检查热敏电阻：热敏电阻是否有异常，是否脏污、变形，相关线束连接 加热器：相关线束连接，灯管、热保险是否有异常、加热灯的连接端是否正确 主板：相关线束连接及电路板本身、CN10（2505 为CN11） 检查客户供电输入是否正常：AC220V 是否在10%偏差范围内 电源板：检查相关线束连接及电源板本身 定影状态计数器清零：08-2002 设置为0 C449 定影 单元 打印时定影温度高于240℃ 检查热敏电阻：热敏电阻是否有异常，是否脏污、变形，相关线束连接 加热器：相关线束连接，灯管、热保险是否有异常、加热灯的连接端是否正确 主板：相关线束连接及电路板本身、CN10（2505 为CN11） 检查客户供电输入是否正常：AC220V 是否在10%偏差范围内 电源板：检查相关线束连接及电源板本身 定影状态计数器清零：08-2002 设置为0
剩余高优质内容需要捐助 5.00
元 后可完整阅读下载
