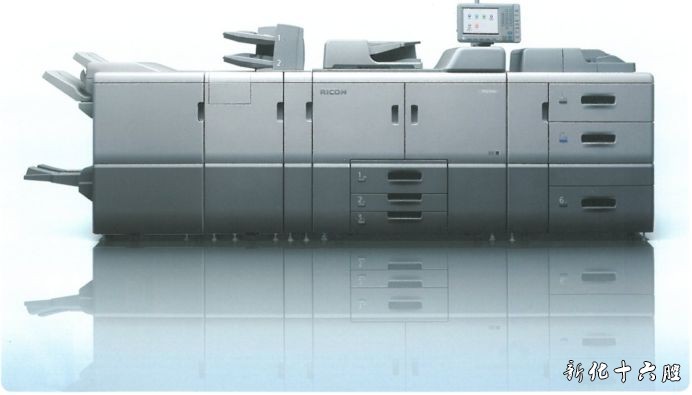

单页黑白生产型数码印刷机



Pro 8120se

主要功能:复印 打印 扫描
复印、打印速度:135页/分钟 (A4)
复印、打印速度:76页/分钟 (A3)
分辨率: 1,200dpix4,800dpi
大纸张尺寸:330.2x487.7mm
纸张重量: 40-350g/m2

高达135页/分钟的连续打印,可装载多达12,650张纸,支持专业高负载文印作业需求。

宽范围纸张适应能力,可承载40~350gsm纸重,支持330.2x487.7mm尺寸的纸张。

1,200dpix4,800dpi高分辨率,利用其创新的激光技术(VCSEL),实现精准,专业,平滑的图像质量,并使色差降低。

高耐久性的单元组合结构及模块化的设计,用户可以在不停机的状态下更换碳粉盒,缩减停机维护时间。

高可靠性,凭借其独特的设计和改进的平直纸路提高了运行的可靠性。在提高生产力的同时也降低了生产成本
十六腔闲聊一刻QQ群:908094227
 楼主| 发表于 2018-9-30 13:23:04 | 显示全部楼层
SC503-23

真空送纸LCIT 1:第1 纸盘错误(下降超时)
如果未安装真空送纸横幅纸纸盘,则总共已连续5 次检测到以下任一种情况。
• 在纸盘初始化期间,上限传感器1 或2 开启,下限传感器关闭且提升电机开始下降板子,但上限传感器1 或2 在提升电机启动之后8 秒仍开启。
• 在纸盘初始化期间,上限传感器1 或2 关闭且下限传感器和纸张高度中间传感器两者关闭且提升电机开始降低板子,但下限传感器和纸张高度中间传感器在提升电机启动之后40秒仍关闭。
如果安装有真空送纸横幅纸纸盘,则总共已连续5 次检测到以下任一种情况。
• 在纸盘初始化期间,上限传感器1 或2 开启且纸张高度中间传感器关闭且提升电机开始降低板子,但上限传感器1 或2在提升电机启动之后8 秒仍开启。
• 在纸盘初始化期间,上限传感器1 或2 关闭且纸张高度中间传感器关闭且提升电机开始降低板子,但纸张高度中间传感器在提升电机启动之后40 秒仍关闭。
• 提升电机不良/断开
• 下限传感器不良/断开(如果未安装真空送纸标志页纸盘)
• 纸张高度中间传感器不良/断开
• 上限传感器1 不良/断开
• 上限传感器2 不良/断开
• 连接到以上所列任一部件的导线损坏。
• PCB 不良
• 更换或重新连接提升电机。
• 更换或重新连接下限传感器(如果未安装真空送纸标志页纸盘)。
• 更换或重新连接纸张高度中间传感器。
• 更换或重新连接上限检测电磁铁(如果已安装真空送纸标志页纸盘)。
• 更换或重新连接上限传感器1。
• 更换或重新连接上限传感器2。
• 更换坏导线。
• 更换PCB。

十六腔闲聊一刻QQ群:908094227
 楼主| 发表于 2018-9-30 13:22:01 | 显示全部楼层
SC503-22

真空送纸LCIT 1:第一纸盘错误:提升超时
如果未安装真空送纸横幅纸纸盘,则总共已连续5 次检测到以下任一种情况。
• 在纸盘初始化期间,下限传感器或纸张高度中间传感器开启且提升电机开始提升板子,但下限传感器或纸张高度中间传感器在提升电机启动之后8 秒并不关闭。
• 在纸盘初始化期间,下限传感器或纸张高度中间传感器开启且提升电机开始提升板子,但上限传感器1 或2 在提升电机启动之后40 秒并不开启。
如果安装有真空送纸横幅纸纸盘,则总共已连续5 次检测到以下任一种情况。
• 在纸盘初始化期间,纸张高度中间传感器开启且提升电机开始提升板子,但纸张高度中间传感器在提升电机启动之后8秒并不关闭。
• 在纸盘初始化期间,纸张高度中间传感器开启且提升电机开始提升板子,但上限传感器1 或2 在提升电机启动之后40秒并不开启。• 提升电机不良/断开
• 纸张高度中间传感器不良/断开
• 下限传感器不良/断开(如果未安装真空送纸标志页纸盘)
• 上限传感器1 不良/断开
• 上限传感器2 不良/断开
• 连接到以上所列任一部件的导线损坏。
• PCB 不良
• 更换或重新连接提升电机。
• 更换或重新连接纸张高度中间传感器。
• 更换或重新连接下限传感器(如果未安装真空送纸标志页纸盘)。
• 更换或重新连接上限传感器1。
• 更换或重新连接上限传感器2。
• 更换坏导线。
• 更换PCB。

十六腔闲聊一刻QQ群:908094227
 楼主| 发表于 2018-9-30 13:18:37 | 显示全部楼层
SC501-01

纸盘1 底板升降错误1
作业开始时,发生下列情况之一:
• 纸盘提升电机开启并开始提升底板后,纸盘1 提升传感器在10秒内未开启。
• 纸盘提升传感器在搓纸电磁铁开启之前开启。
• 纸盘提升电机导线束断开或破损
• 纸张或其它障碍物卡在纸盘与电机之间
• 搓纸电磁铁断开或破损
• 纸张或其他障碍物阻碍搓纸电磁铁的运行
• 关闭/开启机器
• 更换纸盘提升电机线束或更换电机
• 更换搓纸电磁铁或更换电磁铁
• 更换纸盘提升传感器线束或更换传感器
• 更换IOB

SC501-02

纸盘1 底板升降错误2
上限传感器未在纸张用完纸盘下降后2 秒内降低,且机器提醒操作员重置纸盘。第2 次检测后,机器会提醒操作员重置纸盘(将其拉出并推入以循环关闭/开启检测)。如果第3 次尝试后该操作失败,则机器将发出该SC 且纸盘被禁用。然而,其他纸盘仍可使用。
• 升降电机导线束松动、损坏、不良
• 纸张或其它障碍物卡在纸盘与电机之间
• 搓纸电磁铁导线束松动、损坏、不良
• 纸张或其他障碍物阻碍搓纸电磁铁的运行
• 拉出纸盘并将其推回,以循环关闭/开启传感器
• 更换提升电机线束,或更换电机
• 检查电磁铁的机械运行并确保其不被堵塞
• 更换搓纸电磁铁或更换电磁铁
• 更换上限传感器线束或更换传感器
• 更换IOB

十六腔闲聊一刻QQ群:908094227
 楼主| 发表于 2018-9-30 13:19:43 | 显示全部楼层
SC501-03

纸盘1 底板升降错误3
下限传感器未在纸张用完纸盘下降后10 秒内降低,机器提醒操作员重置纸盘。第2 次检测后,机器会提醒操作员重置纸盘(将其拉出并推入以循环关闭/开启检测)。如果第3 次尝试后该操作失败,则机器将发出该SC 且纸盘被禁用。然而,其他纸盘仍可使用。
• 升降电机导线束松动、损坏、不良
• 纸张或其它障碍物卡在纸盘与电机之间
• 纸张或其他障碍物阻碍搓纸电磁铁的运行
• 关闭/开启机器
• 更换提升电机线束,或更换电机
• 更换下限传感器线束或更换传感器
• 更换IOB

SC501-04

纸盘1 后栏板电机错误
出现以下其中一种状况:
• 后栏板电机开启后,返回传感器在10 秒内未开启。
• 后栏板电机开启后,原位传感器在10 秒内未开启。
• 机器提醒操作员重置纸盘。
• 后栏板电机导线束断开或破损
• 纸张或其它障碍物干扰传感器运行
• 由夹在纸盘和电机之间的纸张或其他障碍物造成的过载
• 返回传感器或原位传感器不良
• 检查后栏板运行并确保其运行不受干扰
• 将其拉出并推入纸盘以循环关闭/开启传感器
• 更换后栏板返回电机线束或更换电机
• 更换后栏板返回传感器线束或更换传感器
• 更换后栏板原位传感器线束或更换传感器

十六腔闲聊一刻QQ群:908094227
 楼主| 发表于 2018-9-30 13:24:00 | 显示全部楼层
SC503-24

真空送纸LCIT 1:第1 纸盘错误(纸张过载错误)
• 如果未安装真空送纸横幅纸纸盘,则在纸盘初始化过程中,上限传感器1 或2 和下限传感器均连续开启5 次。
• 如果安装有真空送纸横幅纸纸盘,则在纸盘初始化过程中,上限传感器1 或2 和纸张高度中间传感器均连续开启5次。
• 纸张过载
• 上限传感器1 不良/断开
• 上限传感器2 不良/断开
• 下限传感器不良/断开(如果未安装真空送纸标志页纸盘)
• 纸张高度中间传感器不良/断开(如果已安装真空送纸标志页纸盘)
• 连接到以上所列任一部件的导线损坏。
• PCB 不良
• 减少装入纸盘中的纸张数。
• 更换或重新连接上限传感器1。
• 更换或重新连接上限传感器2。
• 更换或重新连接下限传感器(如果未安装真空送纸标志页纸盘)。
• 更换或重新连接纸张高度中间传感器(如果已安装真空送纸标志页纸盘)。
• 更换坏导线。
• 更换PCB。

十六腔闲聊一刻QQ群:908094227
 楼主| 发表于 2018-9-30 13:20:11 | 显示全部楼层
SC502-01

纸盘2 底板升降错误1
作业开始时,发生下列情况之一:
• 纸盘提升电机开启并开始提升底板后,纸盘2 提升传感器在10秒内未开启。
• 纸盘提升传感器在搓纸电磁铁开启之前开启。第2 次检测后,机器会提醒操作员重置纸盘(将其拉出并推入以循环关闭/开启检测)。如果第3 次尝试后该操作失败,则机器将发出该
SC 且纸盘被禁用。然而,其他纸盘仍可使用。
• 纸盘提升电机导线束断开或破损
• 纸张或其它障碍物卡在纸盘与电机之间
• 搓纸电磁铁断开或破损,或纸张或其他障碍物干扰搓纸电磁铁的运行
• 纸盘提升传感器线束松动、破损、不良或传感器不良
• 关闭/开启机器
• 更换纸盘提升电机线束或更换电机
• 检查电磁铁的机械运行
• 更换搓纸电磁铁线束或更换电磁铁
• 更换提升传感器线束或更换传感器
• 更换IOB

十六腔闲聊一刻QQ群:908094227
 楼主| 发表于 2018-9-30 13:20:34 | 显示全部楼层
SC502-02

纸盘2 底板升降错误2
纸张用完时下限传感器未在纸盘下降后2 秒内下降,且机器提醒操作员重置纸盘。第2 次检测后,机器会提醒操作员重置纸盘(将其拉出并推入以循环关闭/开启检测)。如果第3 次尝试后该操作失败,则机器将发出该SC 且纸盘被禁用。然而,其他纸盘仍可使用。
• 升降电机导线束松动、损坏、不良
• 纸张或其它障碍物卡在纸盘与电机之间
• 搓纸电磁铁线束松动、破损、不良或纸张或其他障碍物干扰电磁铁的运行
• 关闭/开启机器
• 更换提升电机线束,或更换电机
• 检查电磁铁的机械运行
• 更换搓纸电磁铁线束或更换电磁铁
• 更换提升传感器线束或更换传感器
• 更换IOB

十六腔闲聊一刻QQ群:908094227
 楼主| 发表于 2018-9-30 13:21:02 | 显示全部楼层
SC503-01

纸盘3 底板升降错误1
作业开始时,发生下列情况之一:
• 纸盘提升电机开启并开始提升底板后,纸盘3 提升传感器在10秒内未开启。
• 纸盘提升传感器在搓纸电磁铁开启之前开启。
第2 次检测后,机器会提醒操作员重置纸盘(将其拉出并推入以循环关闭/开启检测)。如果第3 次尝试后该操作失败,则机器将发出该SC 且纸盘被禁用。然而,其他纸盘仍可使用。
• 纸盘提升电机导线束断开或破损
• 纸张或其它障碍物卡在纸盘与电机之间
• 搓纸电磁铁断开或破损,或纸张或其他障碍物干扰搓纸电磁铁的运行
• 纸盘提升线束松动、破损、不良或线束不良
• 关闭/开启机器
• 更换纸盘提升电机线束或更换电机
• 检查搓纸电磁铁的机械运行
• 更换搓纸电磁铁线束或更换电磁铁
• 更换纸盘提升传感器线束或更换传感器
• 更换IOB

十六腔闲聊一刻QQ群:908094227
 楼主| 发表于 2018-9-30 13:21:31 | 显示全部楼层
SC503-02

纸盘3 底板升降错误2
出纸结束并且纸盘降下后2 秒内没有检测到纸盘下限位置。第2 次检测后,机器会提醒操作员重置纸盘(将其拉出并推入以循环关闭/开启检测)。如果第3 次尝试后该操作失败,则机器将发出该SC 且纸盘被禁用。然而,其他纸盘仍可使用。
• 升降电机导线束松动、损坏、不良
• 纸张或其它障碍物卡在纸盘与电机之间
• 搓纸电磁铁线束松动、破损或不良,或纸张或其他障碍时阻碍搓纸电磁铁的运行
• 纸盘提升传感器线束松动、破损、不良,或线束不良
• 关闭/开启机器
• 更换纸盘提升电机线束或更换电机
• 检查搓纸电磁铁的机械运行
• 更换搓纸电磁铁线束或更换电磁铁
• 更换纸盘提升传感器线束或更换传感器
• 更换IOB
十六腔闲聊一刻QQ群:908094227
